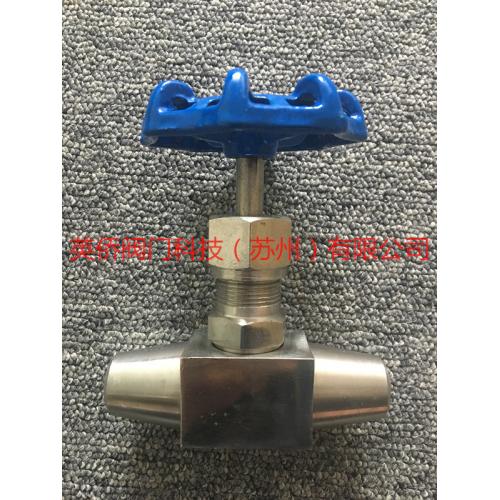

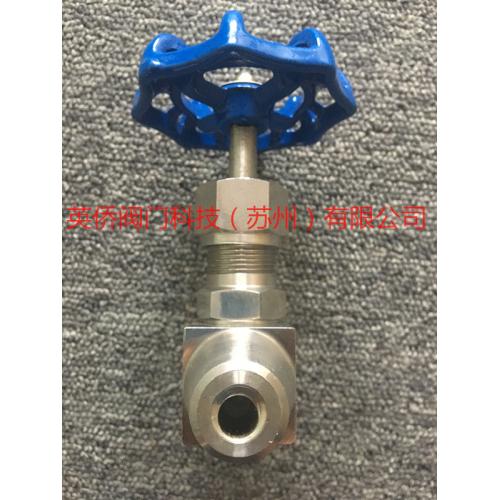

J61Y型电厂专用焊接式针型阀是电力,电气,机电设备工程,电控设备工程中应用***多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61Y针型阀,外表美观,密封性能好,耐压高,拆装维护方便,特性:
1. 制造标准: GB/T12224-2005 JB/T3595-2002 JB/T7747-95
2. 连接形式: 对焊连接
3. 结构特性: 锥面密封,上螺纹阀杆
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃～+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
主要零件材料/Materials of main parts
|
序号
|
零件名称
|
材质
|
|
1
|
阀体
|
20# A105 SS304 SS304L SS316 SS316L
|
|
2
|
阀盖垫片
|
紫铜 PTFE
|
|
3
|
阀盖
|
20# A105 SS304 SS304L SS316 SS316L
|
|
4
|
填料
|
PTFE 柔性石墨
|
|
5
|
填料垫
|
PTFE 柔性石墨金属盘根
|
|
6
|
填料压盖
|
20# A105 SS304 SS304L SS316 SS316L
|
|
7
|
锁紧螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
|
8
|
阀杆
|
20# A105 SS304 SS304L SS316 SS316L
|
|
9
|
手轮
|
20# A105 SS304 SS304L SS316 SS316L
|
|
10
|
带帽螺母
|
20# A105 SS304 SS304L SS316 SS316L
|
|
ITEM NO.
|
公称通径 DN
|
?
|
H
|
L
|
D0
|
|
J61Y
|
DN6
|
10
|
110
|
100
|
80
|
|
J61Y
|
DN10
|
14
|
145
|
110
|
100
|
|
J61Y
|
DN15
|
16
|
165
|
120
|
110
|
|
J61Y
|
DN20
|
20
|
180
|
140
|
130
|
订货提供产品参数：J61Y型电厂专用焊接式针型阀
①产品使用介质
②产品工作温度
③产品连接方式
④产品使用压力
⑤产品是否带附件以便我们选型报价
⑥若已经由设计单位选定产品型号，请按产品型号直接向我司销售部订购。
⑦当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们为您审核把关。
