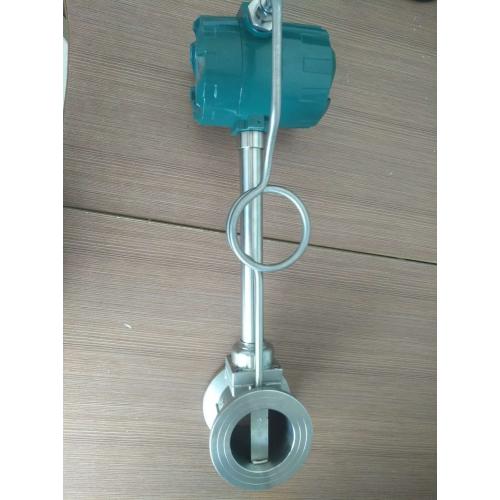

一体式涡街流量计
产品型号LUGB2465QXTIV
产品规格：DN80-200
通用介质：蒸汽、气体、液体
不适用介质：高粘度液体
使用环境要求：流体管道不可有明显振动
产品特点：智能涡街流量计的特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此智能涡街流量计可靠性高，维护量小。仪表参数能长期稳定
详细介绍
■ 概述
智能涡街流量计主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。智能涡街流量计的特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此智能涡街流量计可靠性高，维护量小。仪表参数能长期稳定。
LUGB2465QXTIV：智能涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。
■ 特点
表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
全新的数字滤波和修正功能使流量测量更加精准可靠。
电池供电型无需外接电源既可连续工作两年以上。
全新点阵汉字液晶显示，使用操作更方便。
■ 技术参数
1.测量介质： 气体、液体、蒸气； 2.口径规格： 25,32,50,80,100；
3.法兰连接式口径选择 100,150,200；
4.测量精度 1.0级 1.5级； 5.被测介质温度:常温–25℃～100℃；
6.高温–25℃～150℃ -25℃～250℃； 7.输出信号 脉冲电压输出信号
8脉冲占空比约50%,传输距离为100m；
9.脉冲电流远传信号 4～20 mA,传输距离为1000m；
10.仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；
11.材质 不锈钢, 铝合金； 12.电源 DC24V或锂电池3.6V；
13.防爆等级 本安型iaIIbT3-T6； 14.防护等级 IP65。
■ 测量范围
|
规格
|
液体流量范围（m³/h）
|
普通气体流量范围（m³/h）
|
|
Qmin
|
Qmax
|
Qmin
|
Qmax
|
|
DN15
|
1.2
|
6.2
|
5
|
25
|
|
DN20
|
1.5
|
10
|
8
|
50
|
|
DN25
|
1.6
|
16
|
10
|
70
|
|
DN32
|
1.9
|
19
|
15
|
150
|
|
DN40
|
2.5
|
26
|
22
|
220
|
|
DN50
|
3.5
|
38
|
36
|
320
|
|
DN65
|
6.2
|
65
|
50
|
480
|
|
DN80
|
10
|
100
|
70
|
640
|
|
DN100
|
15
|
150
|
130
|
1100
|
|
DN125
|
25
|
250
|
200
|
1700
|
|
DN150
|
36
|
380
|
280
|
2240
|
|
DN200
|
62
|
650
|
580
|
4960
|
|
DN250
|
140
|
1400
|
970
|
8000
|
|
DN300
|
200
|
200
|
1380
|
11000
|
■产品选型
|
代号
|
口径
|
智能涡街流量计
|
|
020
|
200mm
|
|
|
--------
|
--------
|
|
|
200
|
2000mm
|
|
|
|
代号
|
功能1
|
|
N
|
无温压补偿
|
|
Y
|
有温压补偿
|
|
|
代号
|
输出型号
|
|
F1
|
4-20mA输出（二线制）
|
|
F2
|
4-20mA输出（三线制）
|
|
F3
|
RS485通讯接口
|
|
|
代号
|
被测介质
|
|
J1
|
液体
|
|
J2
|
气体
|
|
J3
|
蒸汽
|
|
|
代号
|
功能2
|
|
E
|
2.5级
|
|
T1
|
常温
|
|
T2
|
高温
|
|
T3
|
蒸汽
|
|
P1
|
1.6MPa
|
|
P2
|
2.5MPa
|
|
P3
|
4.0MPa
|
|
W1
|
内部3.6V供电
|
|
W2
|
DC24V供电
|
|
L1
|
不锈钢
|
|
L2
|
碳钢
|
