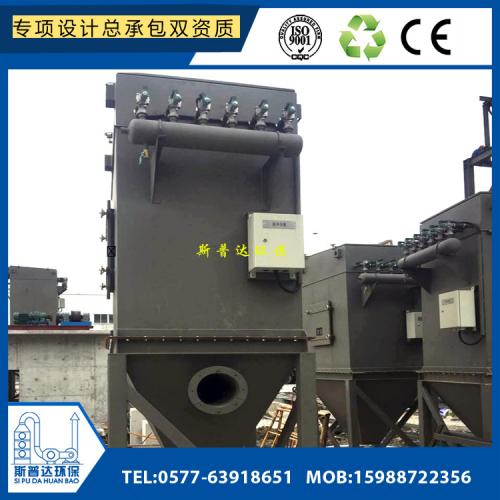

MC-II型脉冲布袋除尘器的结构如图所示，它主要由五部分组成。
上箱体：由可掀起的盖板和出风口组成。
中箱体：有多孔板、滤袋装置和文氏管组成。
下箱体：有进风口、灰斗和检查门组成。
排灰系统：由减速装置和输灰、排灰装置组成。
喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装置组成。
控制仪采用本厂生产的JMK-2型脉冲控制仪，WMK-4型无触点控制仪，
MC-II型脉冲布袋除尘器的工作原理和技术性能
1、除尘器工作原理：
含尘气体由除尘器进风口进入中、下箱体、通过滤袋进入上箱体的过程中，由于滤袋的各种效应作用将粉尘气体分离开，粉尘被吸附在滤袋上，而气体穿过滤袋由文氏管进入上箱体，从出风口排出。含尘气体通过滤袋的净化过程中，随着时间的增加，积在滤袋上的粉尘越来越多，因而是滤袋的阻力逐渐增加，通过滤袋的气体量逐渐减少，为了是除尘器能正常工作，所以要把阻力控制在限定范围内（一般为120-150毫米水柱).这样当阻力升到限定范围的时候，有控制仪就要发出指令按顺序触发各控制阀开启脉冲阀，气包内的压缩空气由喷吹管各孔经文氏管喷射到各对应的滤袋内，滤袋在气流瞬间反向作用下急剧膨胀，使积在滤袋表面的粉尘脱落，滤袋得到再生。被清除掉的粉尘落入灰斗经排灰系统排出机体，由于积附在滤袋上的粉尘定期清除，被净化的气体正常通过，保证除尘器正常工作。
