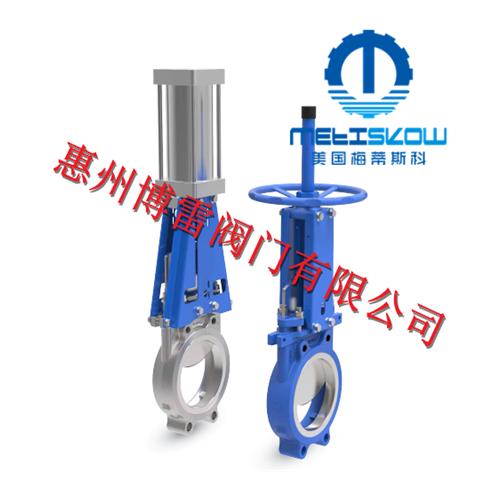

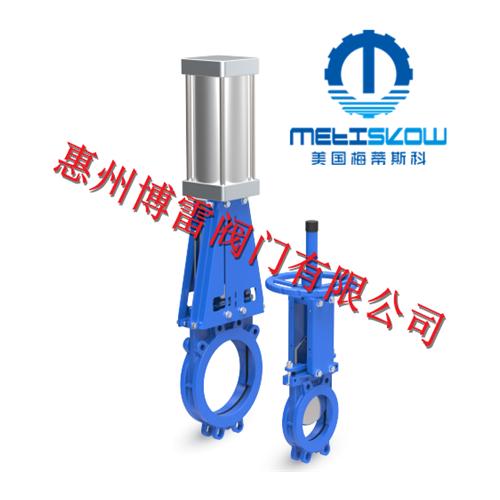

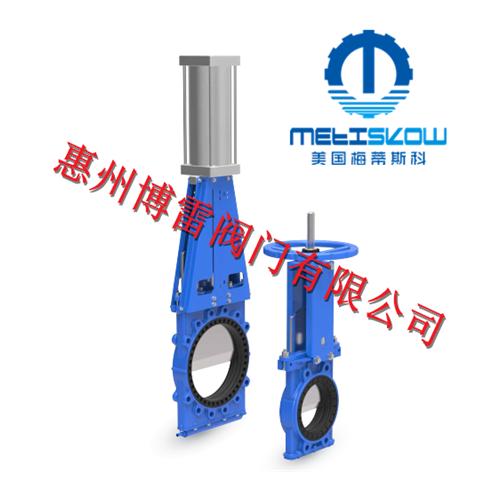

进口双向密封刀闸阀MU系列
产品系列:MU系列
工作压力: DN50-DN100 16bar DN600-DN700 3bar
DN125-DN200 10bar DN800-DN900 2bar
DN250-DN400 7bar DN1000-DN1400 1bar
DN450-DN550 5bar
连接形式:对夹，梅花
开关形式:手轮，涡轮，气动，电装，液动，电液动，链轮盘
阀体材质:GGG40
闸板材质:F55, F53,2205, SS310, SS316L,SS316, SS304
密封材质:NBR, EPDM
密封填料:芳纶，高水基，四氟，橡胶，石墨
适用介质:
适用于矿山电厂的选煤, 排渣，城市污水处理，食品，造纸，医药，化工等油品，泥浆，矿粉，矿渣，炉渣，煤泥，纸浆，木浆，纤维，尾矿，粉层，沉淀池，沥青，水果汁，谷物，废水等介质。
产品描述:
无凹槽刀闸阀又称双向密封刀闸阀，铸铁阀体采用整体式结构刀闸阀, 包括阀体, 闸板和U 型密封条, 阀体左右两侧及中腔底部设有凹槽并装有弹性U 型密封条, 当阀门关闭时闸板下移, 闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封; 当刀闸阀开启时闸板上移, 闸板底部边缘与密封条脱离, 密封条弹起与凹槽平整, 能防止刀闸阀在使用过程中, 介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果, 防止阀门关闭时泄漏。
此图为MU 型双向密封典型设计
# 闸板底部带斜角设计
# 阀体两侧带楔块
# 以上两种特点保证闸板关闭时起限位作用，有效增加密封圈的使用寿命
# 二体式新型支架，增加了支架的强度
# 阀体带导流设计，防止流体滞留在阀腔内
# PTFE 限位块，保证闸板不与阀体接触，延长闸板使用寿命
产品特点:
Code Name Material QTY
1 手轮铸铁1
2 支架头铸铁1
3 轴承Gcr15 2
4 阀杆螺母59 铜1
5 阀杆2Cr13/SS304/SS316 1
6 标准件Fe+Zn( 喷漆)/SS304 N
7 支架Q235 2
8 阀体GGG40 1
9 阀杆保护套Q235 1
10 填料压盖GGG40 1
11 闸板F55/F53/SS304/SS316/2205 1
12 填料PTFE+EPDM 3-5
