动弹仪操作方法
1、将仪器的输入输出线接好，把探头分别安装在支架上，调整好高度固定可靠。
2、将被测试件按不同要求对好，打开电源开关，仪器进入手动或自动测试状态。
3、自动测试状态：数字显示器显示“00000000”，等待按键输入指令。
（1）单次键（默认）：
单次测试的转换指令是：单次指示灯亮时为单次测试，此时每次测量都输出结果；灯灭时为双次测试，此时每两次测量输出一次结果，结果为两次平均值。
（2）按自动/手动键：转换指令为
自动测试：自动指示灯亮时为自动测试。
手动测试：手动指示灯亮时为手动测试。
（3）按“退”键输入指令—详见5输入状态
（4）按测试键：
动弹仪自动测试指令：数字显示器不断闪烁，进入自动扫描测试状态，此时可以听到发射探头有频率变化的声音，且示波管波形也有变化，大约半分钟测试完毕。若为双次测量状态，就显示“00000000”等待按“测试 ”键进行第二次测试;若为单次测试状态，则显示器显示“XXXX-F”，表示弹性模量值过一段时间后则显示“XXXX-F”，表示谐振频率值。在显示弹性模量值时，若打印机为在 线状态，则打印出测试结果，打印完毕后按“确认”键可再打印一份测试数据，按其他键 返回显示“00000000”状态，等待下一次输指令。
（5）按“上限”键，显示“XXXX H”，此 时可按数字键输入扫描频率的终点值，输入 完毕后可以按“确认”键，存入上限值，或 者按“”退键推出，不存数据。
（6）按“下限”键，显示“XXXX L”，此 时可按数字键输入自动扫描频率的起点值， 输入完毕后可按“确认”键存入下限值，或 者按“退”键退出，不存数据。
（7）按“时间”键显示“XX-XX-XX”，此时 仪器可以作为电子钟，按其他任意键，显示 ”00000000“状态。
4、手动测试状态：显示器前五位显示频率值，后两位显示幅度值（相对值，用以判断谐振点），示波管显示李萨育图形。动弹仪
（1） 按F^^^或Fvvv键，频率迅速增减
（2） 按F^^或Fvv键，频率快速增减
（3） 按F^或Fv键，频率微量增减
（4） 按P^或Pv键，输出功率相应增减
在按上述各功能键改变频率或功率时，要结合看幅度值和李萨育图形，当找到***大幅度点时，即为谐振频率点。按“确”认键直接输出结果。
5、动弹仪输入状态
按***次“退”键，就是输入宽度，然后按“确认”就是输入长度，再按“确认”就是输入重量。连续按“退”时，***次如为宽度，则第二次为输入序号，第三次为输入时间，第四次为输入日期。
a）输入宽度：显示器显示“XXXX-A”，此时可以按数字及小数点输入边长，单位为mm。按“确认”键接收数据并转去输入长度，按“退”键不接收数据，但转去输入序号。
b）输入长度：显示器显示“XXXX-L”，此时可以按数字及小数点键，输入试件长度，单位为mm，按“确认”键接收数据并转去输入重量，按“退”键不接收数据，但转去输入边长。
c）输入重量：显示器显示“XXXX-P”此时可以按数字及小数点键输入试件重量，单位为kg。按“确认”键接收数据并转到自动后手动测试状态。
d）输入序号：显示器显示“XXXX-N”，此时可以按数字键输入序号，按确认键接收数据，转去输入边长，按“退”键不接收数据，但转去输入时间。
c）输入时间：显示器显示“XX-XX-XX”，并且两高位为小时，中两位为分，低两位为秒。
i.高两位闪动时，可输入小时（24小时），按“确认”键确认数据，同时中两位闪动，转入输入分钟，按“退”键不确认数据，但转入日期。
ii.中两位闪动时可以输入分钟，按“确认”键确认数据，同时低两位闪动，转入输入秒，按“退”键不确认数据，高两位闪动，并转入输入小时。
iii.低两位闪动时可以输入秒，按“确认”键确认数据，并转去输入序号，按“退”键不确认数据，中两位闪动并转入分钟。
动弹仪f）输入日期：显示器显示“XX-XX-XX”，且高位闪动，其中高两位为年，中两位为月，低两位为日。
i.高两位闪动时可输入年，按“确认”键确认数据，同时中两位闪动，转去输入日，按“确认”键确认数据，但转到自动或手动测试状态。
ii.中两位闪动时可输入日，按“确认”键确认数据，低两位闪动，同时转去输入日，按“确认”键确认数据，转入输入年，此时高两位闪动。
iii.低两位闪动时可输入日，按“确认”键确认数据，转去输入时间，按“退”键不确认数据，中两位闪动转去输入月。
六、动弹仪实验操作必读
1、实验时，仪器和试块放在一个坚固的平台上，试块下***好垫一块橡胶垫。
2、发射探头放在试块侧面200mm处中间位置上，接收探头放在发射探头同侧的一端距边沿5mm处，同时探针应顶到试块高度的中间处。
3、探头放好后首先吧发射探头抵实，然后把仪器调到手动状态，之后适当调动显示屏上谐振频率，使之于此试块自身频率相同或相近，再适当调节接收探头与试块的远近关系。这时示波管上会有图形变化，同时显示屏***后两位数字也会有变化，这时使接收探头放置在图形***大或幅度值***大时的位置上，则这时探头是接触良好的。
4、仪器里面的参数不要随意改动（除重量、时间、日期外），否则会影响实验效果。
5、仪器所处环境要干燥，以免电子元件受潮，影响寿命。

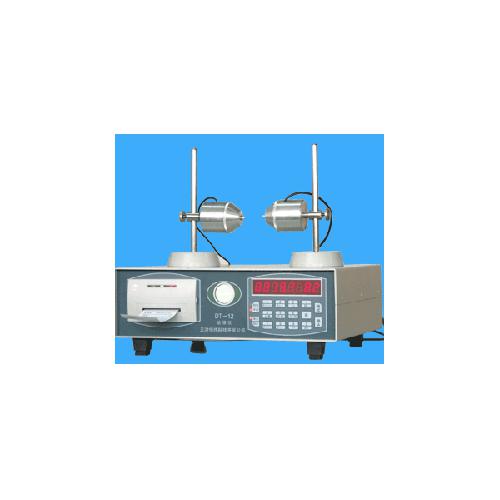

DT-12动弹仪 装箱单
序号 名称 数量 单位 备注
1 动弹仪 1 台
2 电源线 1 根
3 探头 2 个
4 说明书 1 本
5 合格证 1 张
