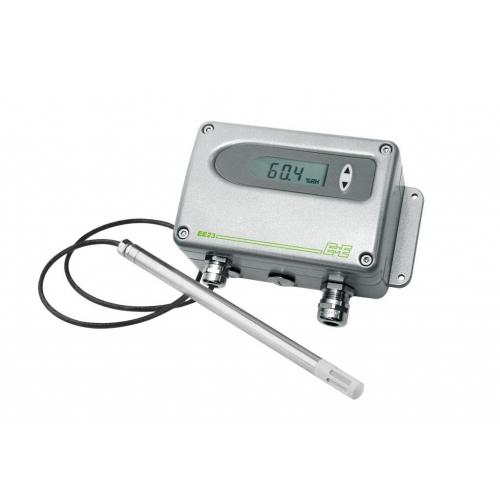

E+E公司研发的EE23多功能温湿度变送器，能满足对湿度有很高测量要求的
工业场合。仪表测量精度高，抗电磁干扰能力强，是一款基础型工业用温湿
度变送器。创新的设计结构，使得EE23与暖通仪表相比在壳体结构、品种类
型、仪表校验等方面表现出更优异的性能。
EE23的防护外壳，由可插拔的三部分组成：带有电缆插头的底座部分，固定
电路板的主体部分和带显示模块的上盖部分。三片式结构的外壳能达到IP65
防护等级要求，现场安装快速，日常维护方便，全部系列均可以配置坚固耐
用的金属外壳，以应对恶劣的工况。
全系列包括4种型号，可满足所有的常规应用要求：
- A型：墙面安装方式 B型：管道安装方式
- C型：分体安装方式，探头温度工作范围可达-40...120℃
-G型：户外安装方式，专为户外和气象应用设计。 H型：微型探头分体安装方式，适用于有隐蔽安装要求和狭小空间的测量。
高品质的HC系列湿敏元件和***的微处理技术保证了产品的优异测量性能和以下特性：
- 全量程的高精度
- 可选择输出相对湿度、温度、露点温度和霜点温度
- 响应速度快，滞后时间小
- 长期稳定性好，在保证洁净度的情况下，敏感元件的年漂移量小于1%- 抗污染能力强，为应对空气中的污染物，可以选择对敏感元件进行镀膜
工艺处理
用户可以在订货时，确定需要的参数种类，并选择输出方式为电压信号或电
流信号。利用变送器PCB板上的两个按钮，通过简单的操作，即能对变送器
进行精确的两点校准，既可以是温度信号，也可以是湿度信号。由于三片式
的壳体结构，在配置校验电缆后，EE23可以满足FDA关于回路校准的特殊要
求，每台仪表均带有可溯源******国际标准的工厂测试报告。
显示模块、专用电缆接头、敏感元件镀膜处理、报警输出开关、金属外壳等
多种功能选项，可供用户按自己的实际要求进行仪表功能的配量。
工业用温湿度变送器
A型
B型
C型
H型
计算输出露点和霜点温度
EE23
24
典型应用特点
半导体及微电子工业
环境试验箱
干燥设备
气象领域
制药工业
喷涂设备
造纸工业
温度范围-40...120℃
可溯源的校准
计算露点和霜点温度
两点温湿度校准
安装维护简便
在线校准
全温度量程高精度
分体探头***长达20米
报警输出
在线校准
两点校准
EE23的三部分模块式壳体结构，能够进行快速简便的在线校准和调整，符合FDA的回路校
准要求：即在不中断系统测量的情况下对变送器、仪表电缆和记录控制装置构成的完整测
量回路进行校准。
1 EE23安装在墙面上的底座部分
2 EE23延伸电缆（可单独订购，校准专用）
3 EE23插在湿度发生器中的变送器主体部分
4 湿度参照设备（如HUMOR20）
利用延伸电缆即可实现按FDA标准要求的回路校准测试。
通过简单的步骤，利用PCB电路板上的两个按钮，用户即可对相对湿度和温度进行精确快
速的两点校准。
显示
实际测量值可在显示器模块（选项）上显示。可在相对湿度（RH）、温度（T）、露点温
度（Td）和霜点温度（Tf）之间选择，或者选择其中两个测量值交替显示。
报警输出
内置电源
内置电源模块（100...240V AC，50/60Hz；订货代码V01）可安装在变送器的
底部壳体中，作为一个选件。金属外壳和塑料外壳均可安装内置电源模块，并
且附带电源和信号输出接头，方便仪表连接。
利用带有继电器输出的报警模块（选项）可实现开关报警和控制，变送器电路
板上的电位器拨盘用于设定报警点。
服务项目
