一、概述

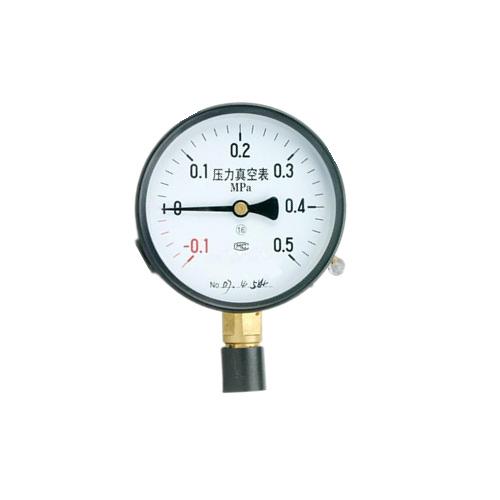

YZ真空压力表，压力真空表用于测量对钢,铜及铜合金无腐蚀作用,无爆炸危险的不结晶,不凝固的液体,气体或蒸汽介质的压力或负压。
耐震真空压力表用于振动和压力有波动下,测量无腐蚀,无结晶的介质的负压.
电接点压力真空表和电接点真空表铜及铜合金无腐蚀作用,无爆炸危险的非结晶不凝固的液体,气体等介质的(压力)和负压.当压力达到预定值时,借助接点装置,能接通或断开控制电路,同时发出电信号.
电接点压力真空表用于测量铜及铜合金无腐蚀作用,无爆炸危险的非结晶不凝固的液体,气体等介质的压力和负压.当压力和负压达到预定值时,利用磁力电接点装置能接通或断开控制电路
电接点真空压力表用于测量铜及铜合金无腐蚀作的液体,气体或蒸汽的负压.并在负压达到预定值时发出电信号,接通或断开控制电路.
不锈钢压力真空表用于测量对不锈钢316,316L及0Crl8Ni12MO2Ti无腐蚀作用的液体,气体介质的压力和负压,全不锈对环境有更强的耐蚀能力.
耐酸压力真空表用于测量硝酸及碱类液体介质的压力和负压;耐酸真空表用于测量硝酸及碱类液体的负压.
二、规格型号与技术参数
|
产品型号
|
Y-60
YZ-60
Z-60
|
Y-100
YZ-100
Z-100
|
Y-150
YZ-150
Z-150
|
Y-200
|
|
公称直径(mm)
|
Φ60
|
Φ100
|
Φ150
|
Φ200
|
|
接头螺纹
|
M14x1.5
|
M20x1.5
|
|
精度等级
|
2.5
|
1.0 1.5
|
|
测量范围(MPa)
|
Y
|
0-0.1;0-0.16;0-0.25;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60
|
|
YZ
|
-0.1—0.06;-0.1—0.15;-0.1—0.3;-0.1—0.5;-0.1—0.9;-0.1—1.5;-0.1—2.4
|
|
Z
|
-0.1—0
|
|
使用环境条件
|
温度-40—70℃； 相对湿度≤85％
|
压力表（英文名称：pressure gauge）是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
主要构造
溢流孔：若发生波登管爆裂的紧急情况的时候，
内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。注：为了保持溢流孔的正常性能，需在表后面留出至少10mm的空间，不能改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
处理方式：禁油/禁水处理 在制造时除去残留在接液部的水或油。
外装指定：壳体颜色除标准色以外，需特别注明。
节流阀（可选）：为了减小脉动压力，节流阀安装在压力入口处。
本公司是具有多年经验的压力真空表生产厂家,为您提供专业的压力真空表价格。品质保证、价格优惠、设计合理。
