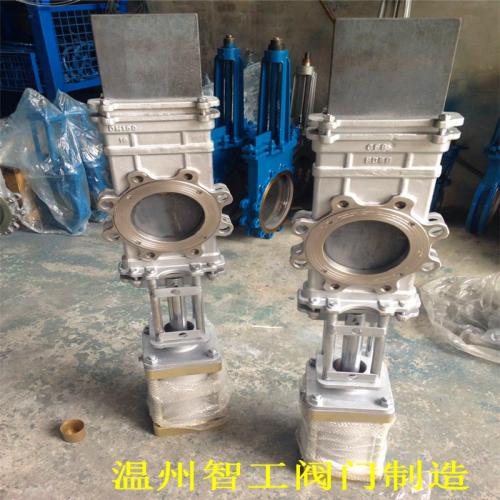

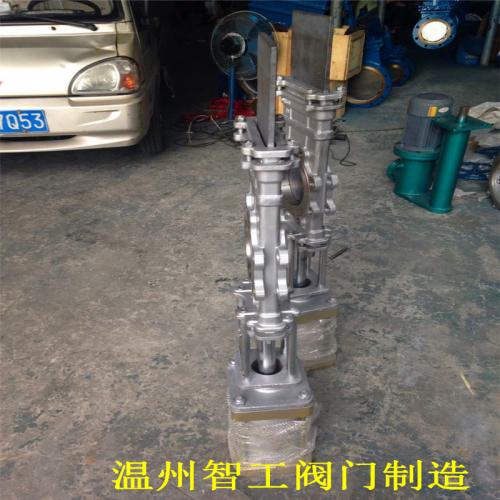

气动穿透式插板阀 不锈钢插板阀 刀型闸阀SCZ673W-16P
一、概述：
一、气动插板阀的产品优点
1、双向密封，带两个阀座封圈，此闸板更长且底部伸出阀体，需要两个密封填料装置。
2、闸板形成一个孔状通径，其作用是，闸板开启时，介质能全部流走，没有滞留，闸板关闭时能全部密封。
3、在介质浓度较高条件下，也能保持阀座密封，由于没有滞留区，闸板底部五介质堆积。
4、该产品适用于制糖，化学设备（干燥器、反应器）的装卸和造纸厂的浆料出口处，用于回收混有大量杂质的旧纸张。
二、主要零件材料
|
零件名称
|
材料
|
零件名称
|
材料
|
|
阀体
|
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
|
阀杆
Stem
|
1CF18Ni9Ti
|
|
阀座密封圈
|
橡胶或PTFE
|
支架
|
不锈钢
|
|
阀体间密封垫片
|
橡胶或PTFE
|
填料压盖
|
不锈钢
|
|
阀体
|
1CF18Ni9Ti CF8M
CF8 CF3M
CF3 WCB
|
填料
|
石墨或PTFE
|
|
阀体装配螺栓
|
B7
|
填料压盖螺栓
|
B7
|
三、壳体试验和密封试验:
1、气动插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定。
|
静压寿命实验次数
|
金属密封
|
DN≤150mm
|
1200次
|
|
DN≥200-400mm
|
1000次
|
|
Dn≤150mm
|
800次
|
|
非金属密封
|
Dn≤150mm
|
1400次
|
|
DN≤200-400mm
|
1200次
|
|
Dn≤450mm
|
1000次
|
