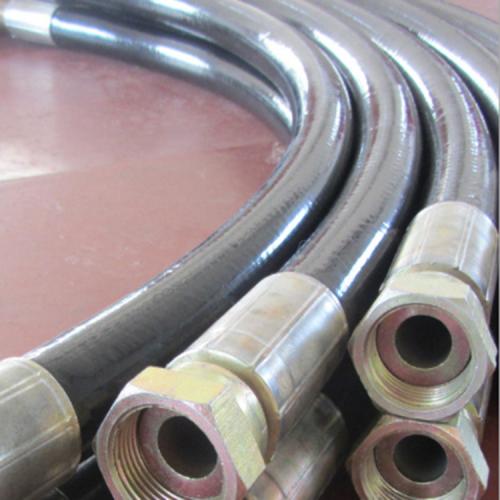

一层、二层、三层、四层、六层钢丝、内胶层钢丝编织胶管(多种规格可供选择) - 红立方液压设备科技（天津）有限公司

详细信息

结构:该胶管由耐液体的合成橡胶内胶层、Ⅱ或Ⅳ或Ⅵ层钢丝缠绕增强层、及外胶层组成。内胶层的作用是输送介质及承受压力，保护钢丝不受侵蚀，外胶层的作用是保护钢丝不受损伤，而中间的钢丝（φ0.3--2.0增强钢丝）层是骨架层，该层起增强作用，该缠绕的的钢丝是螺旋状的，层数上是双数的,由于缠绕时必须是一层顺时针，另一层逆时针,这样的话胶管的钢丝才不会松动，这样做了之后，缠绕的会比编织的承压大。

用途：该管可用于油田开采、工程建筑、冶金锻压、矿山设备、船舶、注塑机械、农业机械以及各工业部门中的液压系统中输送具有一定压力和温度的石油基液体、水基液体、和气体等。但是并不适合蓖麻油基和脂基液体。

温度：油类-40℃—+100℃，空气-30℃—+50 ℃，水乳液+80℃以下，超出范围请咨询天津红立方的客服人员，给您选配合适的橡胶材质。

标准： GB/T10544-03、DIN20023、SAE100R9-13

内径 inside diameter mm		钢丝层直径 Reinforcement Diameter mm		外径 Dutside Diameter mm		工作压力 Working Pressure MPa	试验压力 Proof Pressure MPa	爆破压力 Burst Pressure MPa	***小弯曲半径 Min.Bend Radius mm	参考重量 Weight Kg/m
min	max	min	max	min	max	max		min	***小弯曲半径 Min.Bend Radius mm	参考重量 Weight Kg/m
4.5	5.5	12.6	13.8	16	17.2	72	108	180	120	0.5
5.5	6.5	14.4	15.6	17.9	19.3	68	102	170	140	0.56
7.5	8.5	16.9	18.1	19.9	21.3	44	66	110	160	0.83
9.5	10.5	18.9	20.1	21.9	23.3	44	66	110	180	0.95
12.5	13.5	22.7	24.3	25.7	27.5	32	48	96	240	1.22
15.5	16.5	25.7	27.3	28.7	30.5	23	34.5	69	300	1.3
18.5	19.5	28.7	30.3	31.7	33.5	20	30	60	330	1.62
21.5	22.5	31.7	33.3	34	35.8	18	27	54	380	1.81
24.5	25.5	35.5	36.8	38.7	40.5	16	24	48	400	1.99
31.3	32.7	42.2	43.8	46.8	49.5	12	18	36	450	2.46
37.3	38.7	48.2	49.8	52.8	55.5	11	16.5	33	500	3.08
50	52	61.2	62.8	65.8	68.5	9	13.5	27	630	3.96
