■产品概述:

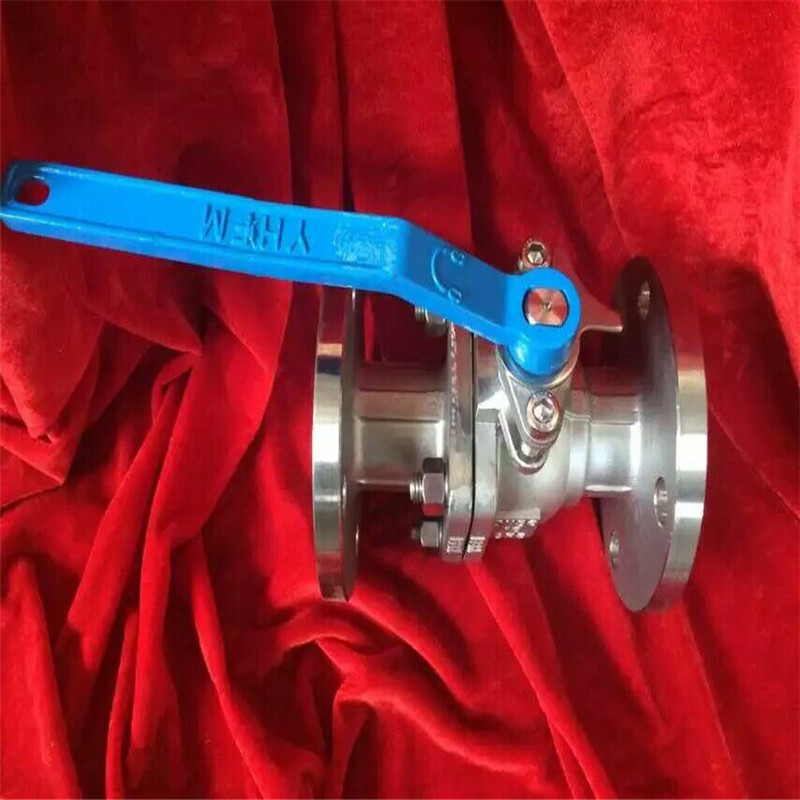

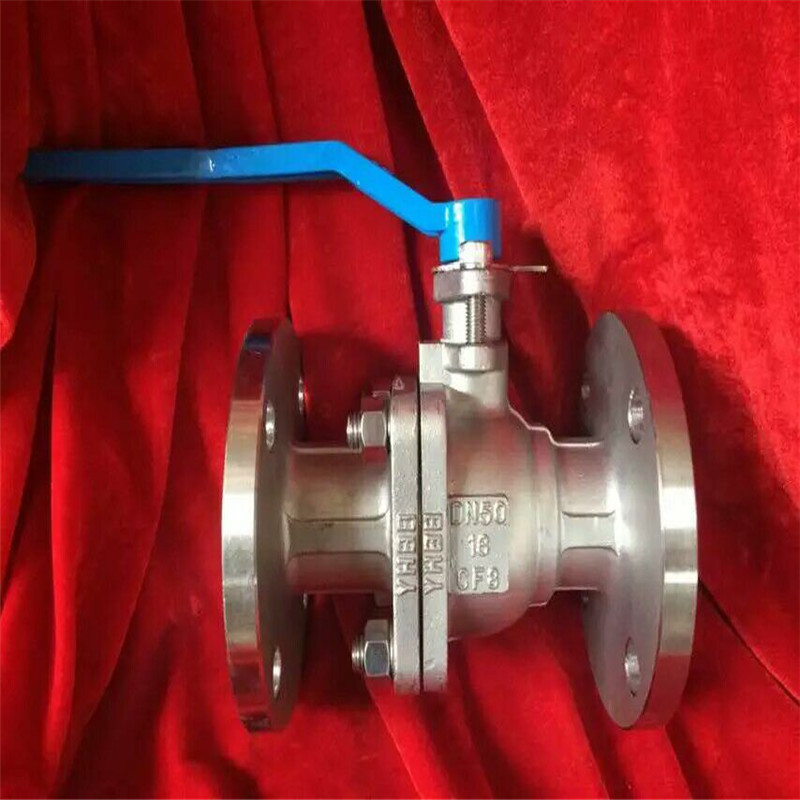

Q41F型手动法兰浮动球阀适用于水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃驱动方式：手动、气动、电动、液动等。公称通径：DN 15-250 1/2"～10"
■产品特点:
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
■主要零件及材质：
|
序号NO.
|
零件名称
|
材质
|
|
GB
|
ASTM
|
|
1
|
阀体
|
WCB
|
A216-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球体
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
石体
|
WCB
|
A216-WCB
|
|
7
|
垫片
|
柔性石墨+不锈钢
|
B12.10-304/F.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料压盖
|
WCB
|
A216-WCB
|
|
0
|
定位片
|
25
|
A105
|
|
11
|
挡圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
K33
|
A47-667 Gr.32510
|
|
13
|
阀杆
|
1Cr33
|
A276-410
|
|
14
|
螺钉
|
35
|
A193-B7
|
|
15
|
止推垫片
|
PTFE
|
PTFE
|
■技术规范：
|
设计依据
|
国标系列
|
美标系列
|
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
结构长度(焊接)
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5、B16.47
|
|
对焊端
|
GB/T12224
|
ASNI B16.25
|
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
■试验压力：
|
压力等级
|
试验压力(MPa)
|
|
公称压力(PN)
|
磅级(Class)
|
壳体试验
|
密封试验
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
PN1.6MPa连接尺寸及重量：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
140
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt(㎏)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
PN2.5MPa连接尺寸：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7.5
|
10
|
15
|
20
|
33
|
60
|
93
|
175
|
PN4.0MP连接尺寸：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
