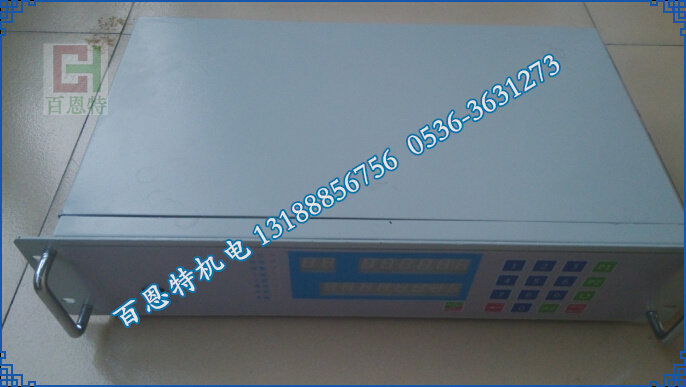

DCS403智能控制仪/3C403称重控制器/3U403-E微机控制器
简介：
3U403智能控制仪(DCS403/3C403)是专门用于自动计量控制的仪表。它可以配接多种机械秤体，配有多个模拟和开关量输入输出接口，可以方便的接入DCS集中控制系统。
⑴控制输出：下限、上限、报警、启动、偏差、预给料机开、秤重运行（继电器24VDC
⑵控制输入：计量停止、计量开始、打印、校零（12V/24VDC开关量光电隔离）。
⑶模拟输出：瞬时流量、皮带负荷、皮带速度、控制输出（0～5V/0～10V/4～20mA）。
⑷模拟输入：流量设定信号（0～5V/0～10V/4～20mA）。
⑸外部累计脉冲输出：外部累计量计数（50～1000mS，24VDC，100mA，光电隔离）。
⑹速度输入：5～3500HZ、三线制速度探头，***大距离500M。
⑺秤重传感器：桥供电压：10V，信号：0～30mV。
***大距离200M，可接四线/六线制荷重传感器。（分辨率40000）
⑻打印机接口：并行打印机，DB15标准接头。
⑼上位机通讯接口：20mA电流环/RS422。8位数据，1位起始，1位停止，奇校验。接口：DB9标准接口。
技术指标
1、供电电源：AC220V±10%? 30W。
2、下料控制输出：0～5 VDC。
3、预给料控制输出：0～5 VDC。
4、传感器接口： 供电：DC10V/120 mA；输入：0~62.5mV。
5、外部流量设定输入（全隔离输入）：0～20mA/ 4～20mA。
6、当前瞬时流量输出（全隔离输出）：0～20mA/ 4～20mA。
7、吨脉冲计数输出（干接点输出）：120V、1A。
8、触点输出： 机械触点（干接点），120V、1A。
9、速度脉冲输入：频率脉冲，0～2500Hz，NPN、DC12～18V。
10、数字通讯：（远程通讯控制）
A：PROFI BUS（西门子）
B：RS485通讯接口 ，通讯距离：1200m。
11、LED1显示：瞬时流量XXXX.XX Kg/分钟或XXXX.XX吨/小时 ，
范围：0～9999.99Kg或0～9999.99吨。
-
LED2显示：总累计量XXXXXX吨，范围：0～999999吨。
-
RCDD干式自卸式电磁除铁器
RCDD超强干式自卸式电磁除铁器简述：
RCDD－T超强系列超强干式自卸式电磁除铁器，是在RCDB－T系列超强干式电磁除铁器基础上，增加了自动卸铁机构的改型产品，能够连续自动卸铁，适用于各种恶劣环境下选用。
电磁除铁器型号意义的表示：
技术特点
◆用于粒度较小、灰尘大、含铁量高、连续输料的生产线上。
◆选用特有温升控制技术，可以有效控制温升，延长寿命。
◆采用结构紧凑，易维修，卸铁皮带能自动纠偏。
◆采用特有的磁系结构设计，冷却效果好，温升低，噪音小。
永磁除铁器工作原理：
当颗粒状物料经过永磁自卸除铁器的正下方时，混杂在物料中的铁磁性杂质大约0.1—0.36公斤被吸起，由于除铁器上的皮带不停的运转，当吸附在上面的铁磁性物料经过无磁区时，便被皮带上的铁件刮出，扔进集铁箱，从而达到连续自动除铁的目的。
永磁除铁器的技术特点：
1、高性能钕铁硼做磁源，磁性强，不易退磁。
2、两边滚筒为腰鼓形结构，具备自动纠偏功能，密封性极好，所以能很好的适应各种恶劣环境。
3、控制部分可以皮带机连锁，可实现就地手动控制和集中控制两种方式。
4、无励磁线圈，省电节能。
5、不需要整流控制装置，可靠性高。
6、不存在温升问题，磁场强度也就不存在“冷态”“热态”之分，磁场恒定。
7、断电时，吸在除铁器上的铁件不会掉回到输送物料上。
8、不存在绝缘和耐压问题。配上防爆电机驱动的弃铁输送带即可成为防爆除尘器。但是，永磁除铁器的磁场强度会发生衰减，选用时应注意调查落实.
RCDD系列干式自卸式电磁除铁器安装示意图：
RCDD系列干式自卸式电磁除铁器主要技术参数：
|
型号
参数
项目
|
适应
带宽
mm
|
额定
吊高
h=mm
|
物料
厚度
<=mm
|
励磁
功率
<=kw
|
磁场
强度
>=mT
|
驱动
功率
<=kw
|
适应
带速
<=m/s
|
重量
kg
|
外形尺寸mm
|
|
A
|
B
|
C
|
D
|
E
|
|
RCDD-5
|
500
|
150
|
100
|
1.2
|
60
|
1.5
|
2.5
|
950
|
2020
|
1040
|
775
|
800
|
1000
|
|
RCDD-6
|
600/650
|
180
|
120
|
2.0
|
60
|
1.5
|
1380
|
2140
|
1100
|
800
|
900
|
1100
|
|
RCDD-6.5
|
650
|
200
|
150
|
3.0
|
70
|
2.2
|
1490
|
2275
|
1190
|
820
|
990
|
1250
|
|
RCDD-8
|
800
|
250
|
200
|
4.0
|
70
|
2.2
|
1770
|
2540
|
1480
|
865
|
1000
|
1350
|
|
RCDD-10
|
1000
|
300
|
250
|
6.0
|
70
|
3.0
|
2380
|
2750
|
1635
|
940
|
1250
|
1400
|
|
RCDD-12
|
1200
|
350
|
300
|
8.0
|
70
|
3.0
|
3170
|
3000
|
1800
|
1010
|
1500
|
1700
|
|
RCDD-14
|
1400
|
400
|
350
|
12.0
|
71
|
4.0
|
4800
|
3500
|
2050
|
1050
|
1850
|
2000
|
|
RCDD-16
|
1600
|
450
|
400
|
14.0
|
71
|
4.0
|
6300
|
3900
|
2450
|
1180
|
2200
|
2350
|
|
RCDD-18
|
1800
|
500
|
450
|
20.0
|
73
|
5.5
|
7800
|
4400
|
2850
|
1290
|
2500
|
2800
|
RCDD-T系列干式自卸式电磁除铁器拥有超强磁型，T1型磁场强度90mT，T2型为130mT，T3型为150mT。
