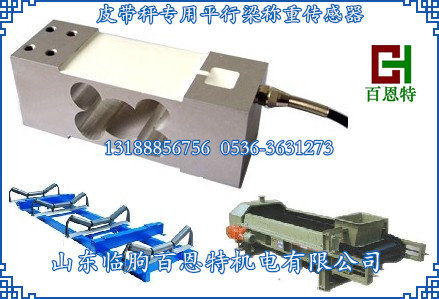

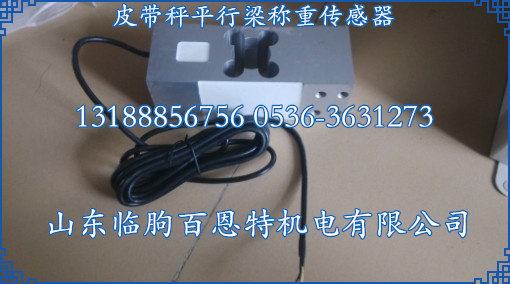

皮带秤专用平行梁称重传感器
接线:红线电压+ 黑线电压- 绿线信号+ 白线信号-
输出电压信号
满量程电压=激励电压x灵敏度2.0mv/v

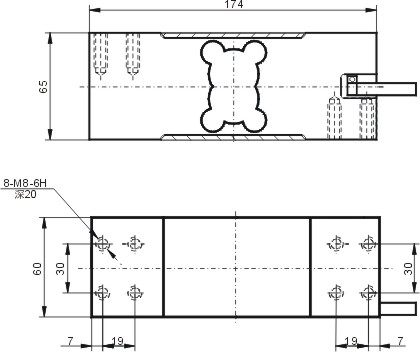

安装方式:悬臂梁安装方式 带线这段固定 其它的悬空 另一边上面称量
平行梁传感器,采用了箔式应变片贴在合金钢弹性体上具有精度高,密封存性能好可用于电子配料系统、电子地中衡配料仓料仓秤等。
可选择变送器,标准信号0~10mA、4~20mA或0~5V输出
技术参数:
量程
|
0.5、1、5、10、20、30、50 t
|
综合精度
|
0.03%F·S
|
灵敏度
|
1.8 ±0.1 mV /V
|
蠕变
|
±0.05 %F·S/30min
|
非线性
|
±0.03%F·S
|
滞后误差
|
±0.03%F·S
|
重复性误差
|
±0.02%F·S
|
零点温度系数
|
±0.03%F·S/10℃
|
输出温度系数
|
±0.03%F·S/10℃
|
输入阻抗
|
700±15Ω
|
输出阻抗
|
650±15Ω
|
绝缘电阻
|
≥5000 MΩ
|
供桥电压
|
建议10 VDC(标准信号12V 24V)
|
工作温度范围
|
-20 - +70℃
|
允许过负荷
|
150%F·S
|
密封等级
|
IP67
|
材质
|
LV合金(40CrNiMoA)
|

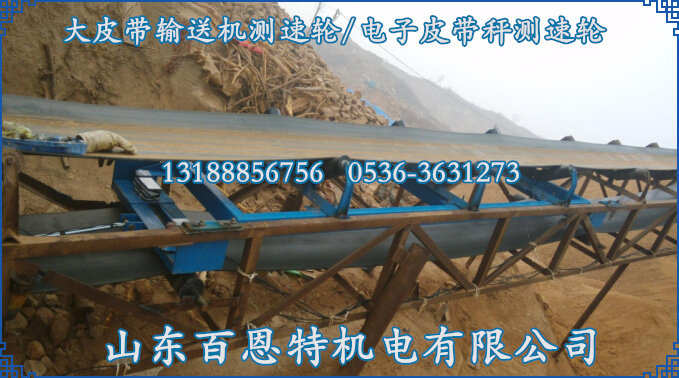

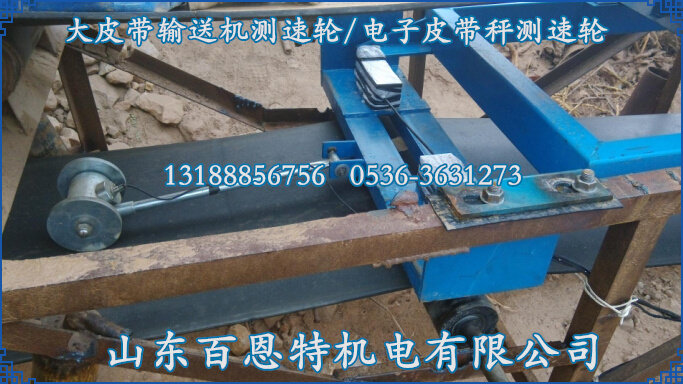

适应于现场:
