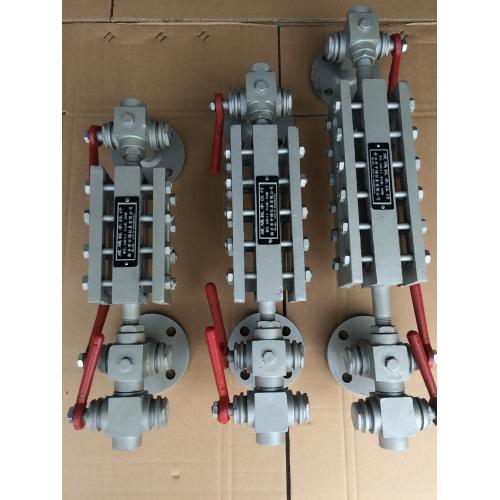

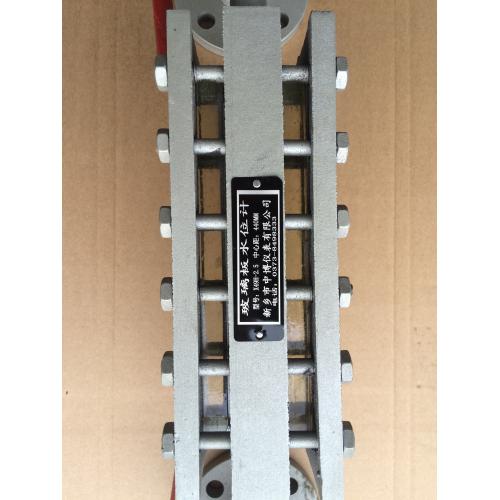

X49F-2.5平板水位计为直观式液位测量仪表，可安装在锅炉或其它承压容器上，对被测介质的液位作直接指示。
【工作原理和结构特点】
仪表的上下旋塞阀上焊有法兰与容器连接构成连通器，透过玻璃板可直接读得容器内的液位高度。并可以不停炉清洗和更换玻璃管。当玻璃管因意外损坏时，借助手柄将上，下旋塞阀的塞子转过90°，可阻止容器内的介质继续外流。液面计下端装有排污阀，供检修时放出剩余液体及清洗内部之用。
【主要技术参数】
工作压力：≤1.6Mpahttp://zhongboyibiao@163.com
工作温度：≤250℃
公称直径DN：20、25
法兰密封面型式：RF
适用介质：水、油品、蒸汽等非腐蚀性介质。
X49F平板锅炉水位计用途：
平板水位计（又称液面指示器），它适用于工业蒸汽锅炉和蒸汽机车锅炉及贮集器上作指示液、水位用。
主要技术参数：
|
型号
|
X49H DN25（mm）
|
|
公称压力
|
1.6MPa
|
2.5 MPa
|
4.0 MPa
|
|
试验压力
|
2.45 MPa
|
3.8 MPa
|
6.0 MPa
|
|
保力时间
|
3Min
|
3Min
|
3Min
|
|
介质温度
|
t≤205℃
|
t≤225℃
|
t≤250℃
|
|
安装中心距
|
300、350、440（mm）
|
|
视屏高度
|
165~195（mm）
|
|
观测距离
|
15m
|
|
介质温度
|
t≤250℃
|
常见故障及处理方法：
|
常见故障部位
|
故障原因
|
处理方法
|
|
阀门连接部位泄漏
|
阀门同主体密封连接不良
|
透度旋紧螺帽或加密封石墨圈
|
|
旋塞石墨衬套被磨损
|
旋紧螺母，无效应更换新衬套
|
|
主体密封面泄漏
|
密封压垫断裂或密封面有杂物
|
清除杂物，更换新压垫
|
|
坚固件未拧紧
|
适度调紧
|
