手动闸阀 不锈钢闸阀 Z41H-10P(Z41H-10P)

温州智工阀门有限公司
联系人 余云云
地区 浙江省 温州
联系方式 请登录后查看
告诉我在“CCEN化工设备网”看到，将给您优惠！
产品参数
详细信息

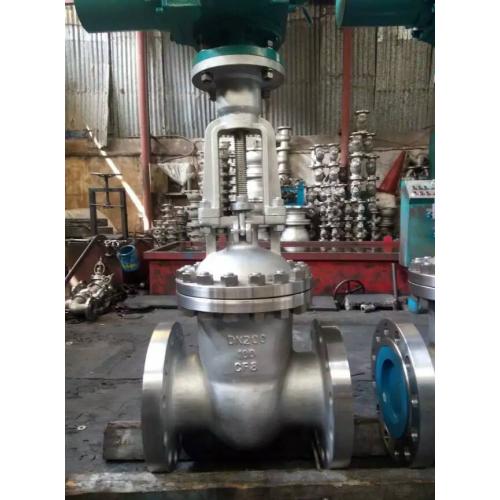

智工 手动 不锈钢闸阀   Z41H-10P



不锈钢闸阀应用规范:

1、设计制造按GB12234-89

2、结构长度按GB12221-89

3、法兰尺寸按JB/T79-94

4、阀门检查和试验按GB13927

不锈钢闸阀性能规范

型号 公称压力
(MPa) 		实验压力 工作温度(℃) 适用介质
强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa)
Z4IH-16C
Z41W-16P(R) 		1.6 2.4 1.8 0.6 ≤200 NITRICACID
硝酸类
ACETICACID
醋酸类
NITRICACID
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类

不锈钢闸阀主要零件材质

阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12Mo2Ti系列 ZG00Cr17Ni14Mo2系列 WCB系列
闸板 ZG1Cr18NI9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
阀杆 1Cr18Ni9Ti ooCr18Ni10 1Cr18Ni12Mo2Ti ooCr17Ni14Mo2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨Graphite
垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
Graphite+304
压盖 ZG1Cr181Ni10 ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Mi12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 1Cr171Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45


不锈钢闸阀1.6MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

不锈钢闸阀2.5MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720

不锈钢闸阀4.0MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950
H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780
W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600


不锈钢闸阀6.4MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450
W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800


不锈钢闸阀10.0MPa主要连接尺寸

尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 170 190 210 230 240 250 280 310 350 400 450 550 650
H mm 175 180 210 230 350 359 373 435 500 614 674 818 970
W mm 120 120 160 180 240 280 320 360 400 450 560 640 720


不锈钢闸阀16.0MPa主要连接尺寸



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 240 300 340 390 450 525 600 750
H mm 175 180 210 230 350 359 373 435 500 614 674 818
W mm 120 120 140 160 200 240 280 320 360 400 400 450
