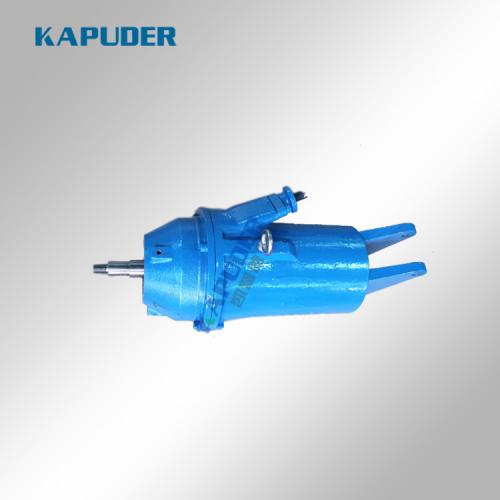

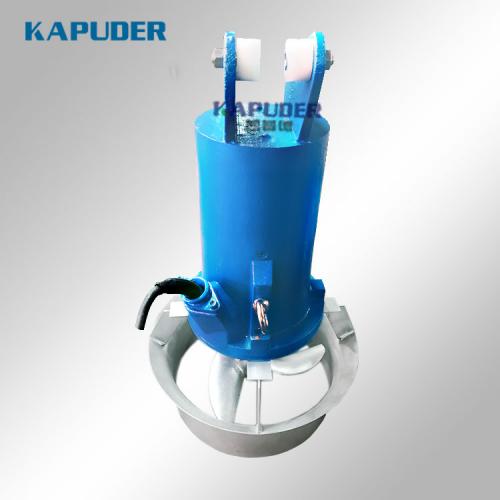

QJB3/8-400/3-740型 高速混合潜水搅拌机 (器)
一、产品结构组成
QJB型潜水搅拌机主要由潜水电机、密封机构、叶轮、导流罩、手摇葫芦、电气控制等部分构成。
二、型号说明
QJB型潜水搅拌机的型号和参数
QJB型潜水搅拌机产品型号说明
QJB3/8-400/3-740/C/S/P/AL
QJB------潜水搅拌机（推流器）的拼音缩写
3-----电机功率（KW）
8-----电机级数
400-----叶轮直径
3-----叶片数
740-----额定转数（r/min)
C/S/P/AL-----材质：C代表铸铁，S代表不锈钢，P代表聚氨酯，AL代表铝
三、主要材料
机壳 铸铁（推流器）；304不锈钢（搅拌机）
叶轮 304 不锈钢（搅拌机）；强化聚胺脂（推流器）
主轴 2Cr13
机械密封 耐腐蚀烧结碳化钨--碳化钨
导轨 不锈钢（304）
提升索、链 不锈钢（304）
手动卷扬 不锈钢（304）
螺栓、螺母、垫圈 不锈钢（1Cr18Ni9Ti）
潜水搅拌机安装
1.安装方式
潜水搅拌器可在池壁边、池角等位置安装，受周围安装条件限制比较小，影响池壁等土建结构很小。采用支架的安装可以采用池壁和池底两种形式，维修或者日常维护时，可以将潜水搅拌器调出水面进行，潜水搅拌器的安装方式有以下几种形式：
1）悬臂安装
小型潜水搅拌器可安装在悬臂梁上，可将此悬臂梁简单地简单地夹在或栓接在水池边，悬臂导杆长度不超过3m。
图I
2）地面安装
搅拌器固定在地面的一个支架上，常用于潜的水池中。
图I
3）单导杆安装
***常用的安装方法是搅拌器沿着装于水池壁上的一根导杆下降或者提升，当池深H＜4m时建议采用安装系统II。潜水搅拌机的潜水深度可根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的***大角度为±60°，起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。
图II
当池深H＞4m时建议采用安装系统III，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统III用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统可以避免由于运输引起的导杆弯曲、变形而影响正常使用的情况；可有效改善池深过深的情况下，由于导杆的安装误差而导致的无法正常起吊等现象发生，在有悬臂池顶的安装条件下，操作更方便可靠。
