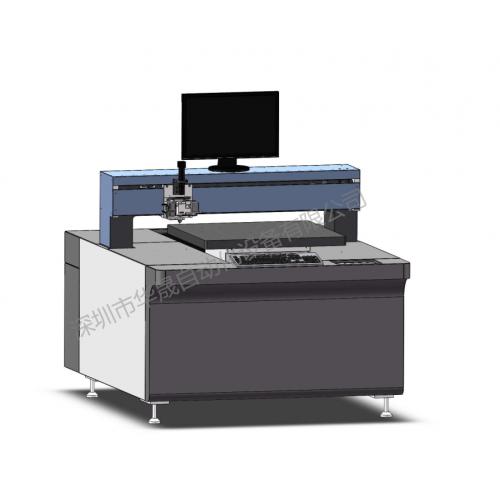

玻璃异形切割机(HSA-YXQG750全自动异型切割机)

机台切割尺寸：

MAX 750x750mm

切割形式：

（任意图形)均可切割

单片切割厚度：

0.1~4.0mm

双层切割厚度：

0.2~2.2mm

切割精度：

 ±0.015/300mm

切割速度：

10~600mm/S

供应电压：

AC 220V/50Hz/2KW（要求接地）

供应气源：

0.5-0.8MPa(干燥气）

外型尺寸：

(约)(L)15300x(W)1250x(H)1380mm

外型材料：

金属烤漆

机身重量：

(约)1600KG

底座材料：

大理石

平台材料：

大理石/硬质合金铝

横梁材料：

大理石

平台厚度：

40mm

平台平面度：

±0.02mm

靶标抓捕：

视觉系统+CCD+同轴光镜头/1套

显示倍率：

放大一百倍

镜头结构：

镜头随刀头移动

下刀路劲：

可分单刀设定

对位显示器：

LCD 液晶显示幕19 寸/一台

电气组件：

富士+欧姆龙+SMC

程序控制：

异型切割系统+工控电脑+运动板卡

控制方式：

全自动抓靶标

真空系统：

自带真空吸附系统

切割压力：

可独立修改任意刀压

X轴位移：

刀头移动

机械传动：

P级导轨+研磨丝杆

位移精度：

0.001mm

传动驱动：

日本富士伺服

运行速度：

800mm/sec

***大行程：

750mm

Y轴位移：

平台前后移动

机械传动：

P级导轨+研磨丝杆

位移精度：

0.001mm

传动驱动：

日本富士伺服

位移速度：

200mm/sec

***大行程：

750mm

C轴位移：

刀轴360度旋转

机械传动：

进口皮带+同步轮

位移精度：

0.001mm

传动驱动：

进口步进电机

运行速度：

800mm/sec

***大行程：

360度

Z轴位移：

刀头上/下

机械传动：

进口皮带+研磨丝杆

位移精度：

0.001mm

传动驱动：

日本富士伺服

运行速度：

800mm/sec

***大行程：

10mm
