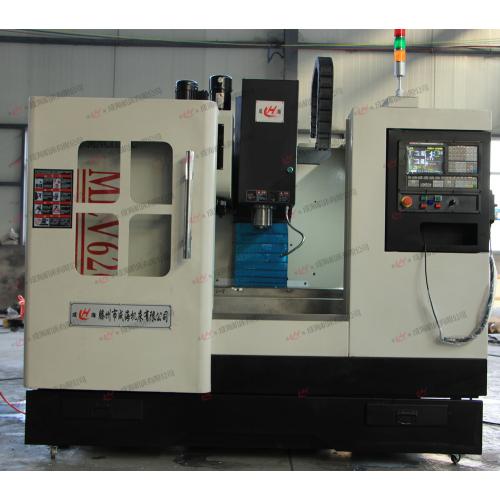

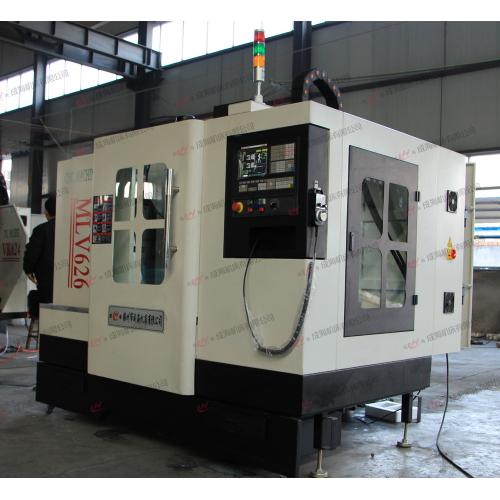

MLV626小型立式加工中心详情

在满足上述功能的同时,还具备刚性攻丝功能。对工件一次装夹,可以完成多种刀具的连续复合加工,大大提高机床的工作效率,保证零件加工的多工序下的精度,减少装夹次数,减少辅助工时,免掉了人工换刀、对刀的麻烦,实现自动现代化加工。

该机床适用于中小型零件的加工制造,也适合于职业教育,特别对复杂、高精度零件的加工更能显示其优越性。

二、主要结构特点

1、采用高刚性的铸铁结构,基础件采用树脂砂造型并经过时效(回火工艺)处理,确保机床长期使用的精度稳定性,为机床性能的可靠性提供了保障。

2、X、Y、Z三个方向进给,采用高精度高强度滚珠丝杠,进给速度高,机床的定位精度高;

3、X、Y、Z三个方向都采用不锈钢伸缩护罩密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;

4、机床外防护为全封闭结构设计,安全可靠,美观大方;

5、采用集中自动间歇式润滑装置,润滑充分可靠,可以定时定量向三个方向的导轨、丝杠等润滑点进行润滑,只需及时向油箱中加油就可以了;油箱缺油时,系统自动报警;

6、机床数控系统的配置,北京凯恩帝系统,功能齐全、精度稳定、可靠。

MLV626小型立式加工中心参数

MLV626立式加工中心,配北京凯恩帝数控系统。主轴电机为国产电机2.2KW,驱动轴为国产电机。2、CNC控制系统(标准配置)

MLV626小型立式加工中心配置

3、电源装置

外接电源形式三相交流380V

机床用电容量15KVA(千伏安)

4、机床外形尺寸及重量

机床外形尺寸(长×宽×高):1900*1800*1900

机床净重:2000Kg

6、精度,符合:

JB/T8329.1-1999《数控床身铣床精度检验》;

GB5226.1-2002《机械安全机械电器设备***部分:通用技术条件》

GB15760-2004《金属切削机床安全防护通用技术条件》

GBT9061-2006《金属切削机床通用技术条件》

二、机床的随机附件

1弹簧夹头刀柄BT30刀柄1只

2拉钉1只

3卡簧4、5、6、8、10、12、14、16各1

4内六角扳手1.5,2,2.5,3,4,5,6,8,10各1

5调整垫铁φ2004

三、标准配置

1、安阳主轴单元,型号BT30,气动打刀缸松拉刀;

2、国产主轴电机及驱动w;

3、国产手持单元盒,包含:倍率、轴选、急停、手摇脉冲发生器。

4、台湾合资电子可编程自动润滑系统。

5、北京机床研究所珠丝;

6、全防护。

7、北京凯恩帝系统。

2、CNC控制系统(标准配置)

XH7128数控铣床,配北京凯恩帝数控系统。主轴电机为国产电机2.2KW,驱动轴为国产电机。

3、电源装置

外接电源形式三相交流380V

机床用电容量15KVA(千伏安)

4、机床外形尺寸及重量

机床外形尺寸(长×宽×高):1900*1800*1900

机床净重:2000Kg

6、精度,符合:

JB/T8329.1-1999《数控床身铣床精度检验》;

GB5226.1-2002《机械安全机械电器设备***部分:通用技术条件》

GB15760-2004《金属切削机床安全防护通用技术条件》

GBT9061-2006《金属切削机床通用技术条件
