澡堂（浴室）水温水位自动控制装置

澡堂（浴室）水温水位自动控制装置，室澡堂水温水位自动控制器主要功能及产品特点

1、澡堂（浴室）水温水位自动控制装置主要功能：

(1)控制仪可根据实际需要设定温度，并连续检测实际温度，温度值通过LED显示出来。

(2)当实际温度与设定温度存在正、负偏差时，控制仪将通过PID调节+模糊控制方式，来控制电动调节阀的开度，得到所需介质流量、阀门的即时开度及开关阀的全过程，通过LED指示。

(3)具备手动/自动、冷/暖控制切换功能。

(4)温度越限或控制仪发生故障时，发出声光报警。

(5)自我诊断功能：a、铂电阻断线；b、阀位反馈信号中断； c、阀被锁死。

上述故障，控制仪的显示屏都给予文字指示并发出声光报警，故障排除后，诊断指示与声光报警自动消失。

(6)控制仪内置EEPROM电路，掉电后设定的参数不丢失，同时备有看门***电路，使系统具备较强的抗干扰能力。

2、澡堂（浴室）水温水位自动控制装置产品特点：

(1) 控制仪能单独自成DDC控温系统，亦能与主站组成DCS集散型温度测控系统。

(2) 采用高精度、高稳定性元器件，标准开关电源、确保系统稳定性。

(3) 采用现代表面技术对箱体、线路板、元器件进行特殊处理，可防潮、防尘、防震，保证控制仪具备高可靠性。

(4) 本控制仪亦能完成对介质温度的多路采样与控制。

(5) 产品经过1周严格的老化实验，用户可长期通电使用。

3、澡堂（浴室）水温水位自动控制装置技术指标、参数

1、澡堂（浴室）水温水位自动控制装置主要技术指标

(1) 控制温度范围：0℃～200℃ (4)控制灵敏度：≤±0.5

(2) 控制热水的能力： (5)组网传输距离：

1T/H～700T/H(吨/时) Ⅰ类，1200米 （100K波特率）；

(3) 温度指示精度：1.0级 Ⅱ类，15公里 （9600波特率带驱动传输）

2、澡堂（浴室）水温水位自动控制装置技术参数

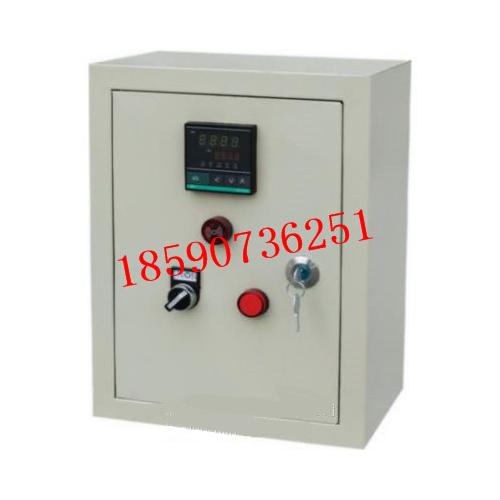

(1) 控制仪表箱

①立式箱体，外形尺寸：380×200×480mm

②控制箱电源：220V±10%，50HZ。

注意：a、请水暖工程师设计时，与电气工程师协商，在控制箱挂接位置1米范围内，预留与控制箱数目相等的单相三眼电源插座。b、建议施工时，在控制仪与执行机构之间、控制仪与铂电阻之间预埋敷设DN32的布线管。

③控制仪功率≤60W（包括电动调节阀的功率）

④控制仪应设置在温度为0～50℃、相对湿度不超过85％、无腐蚀性气体的环境中。

(2) 温度传感器

①型号

②有效长度：30～3000mm（在用户不加说明的情况下，本公司供应的铂电阻的有效长度为150mm。）

③联接螺纹：M27×2

④若采用不同的连接方式或与上述规 格不同的连接螺纹，请订货时加以说明。

⑤安装于水罐、水箱控温系统中时，铂热电阻的有效长度按水罐、水箱的深度确定，并在设备材料清单中详细说明 ⑥管路系统中，铂热电阻有效长度： L=100+0.8DN(见图1)

澡堂（浴室）水温水位自动控制装置安装、调试

1、铂电阻安装时，应使测温元件与被测介质成逆流方向，并处于能代表介质温度的位置。

2、电动调节阀要求正立垂直安装，上部预留适当空间并设置旁路，以便维护保养，同时阀前必须加装过滤器。在允许的情况下，阀体的安装高度尽量降低。

3、系统各部分的电气连接，建议采用1.5mm2铜质软线，禁止使用铝导线连接。为了保护电缆免受高温、机械损坏，用户可自行加装金属套管。

4、控制仪备用期间，至少每半年要通电一次，每次通电时间不少于半小时。

5、分别检查主站与控制仪（从站）之间，以及控制仪与电动调节阀、铂电阻之间的电缆连接情况，确认无误之后，接通电源，控制仪的阀位显示应在某一值上，通电3分钟后，若无保险丝熔断、报警声，自我诊断故障提示，即可开始控制仪部分的调试：
