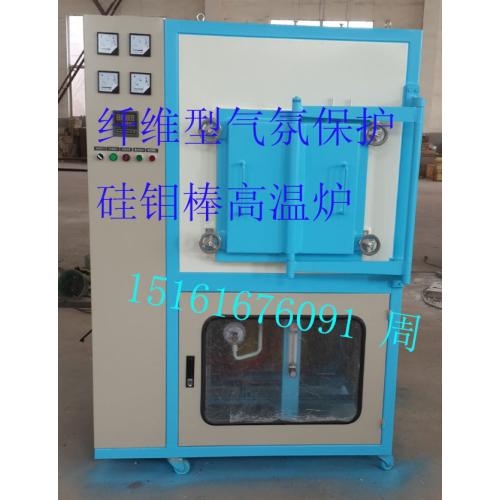

纤维型气氛保护硅钼棒高温炉预抽真空气氛保护炉(FR)

三、主要技术参数

1. 1. 设备名称：               预抽真空气氛保护炉
2. 2. 炉膛尺寸：               700×350×350mm（长×宽×高）

（含炉口、水冷尺寸）

1. 3. 有效放料尺寸：           550×300×300mm（长×宽×高）
2. 4. 电    压：               380V
3. 5. 设计温度：               1400℃
4. 6. 长期使用温度：           1100℃
5. 7. 设计功率：               40kW
6. 8. 保温功率：               15kW
7. 9. 控 温 区：               1区
8. 10.    控制方式：           微电脑程序自动控制，变压器调压

11.变 压 器：               采用干式高绝缘隔离变压器

1. 12.    控温精度：               ±1℃
2. 13.    真 空 度：               -0.02Pa
3. 14.    保护气氛：               氮气、二氧化碳
4. 15.    炉衬材料：             进口日本伊索（苏州）真空压缩纤维
5. 16.    空炉升温时间：           ≤2h
6. 17.    设备重量：               约0.6T
7. 18.    坩埚尺寸：               240×240×60mm（长×宽×高）

                （根据炉膛情况可以更改，四周不规则打孔7mm）

1. 19.   每炉坩埚数量：           20只

四、结构简介

本设备有外壳、炉衬、发热元件、变压器、控制柜、测温系统等组成。

1、外壳：

1.1、构架由型钢焊接，附A3钢板作为设备的外壳。

1.2、炉壳经打磨处理，无小孔、焊渣、裂缝等缺陷。

1.3、外壳外表面采用环保油漆处理，达到美观、大方。

1.4、炉壳密焊，炉门加装密封机构，保证炉体的密封性。

1.5、本设备为双头式炉门，方便装卸料。

2、炉衬：

2.1、炉衬采用进口日本伊索（苏州）公司真空压缩纤维构筑。

2.2、炉衬***高耐热温度1600℃。

2.3、根据炉膛尺寸设计要求而设计炉衬。

2.4、真空压缩纤维导热系数小、质量轻、蓄热少，更节能。

3、发热元件：

3.1、采用1700℃型硅钼棒。

3.2、每区12支硅钼棒，含2支备件

3.3、分成1区。

3.4、2面布置发热元件，2侧

4、真空系统

4.1、真空系统由真空泵、真空表、真空蝶阀和真空管路等组成；

4.2、真空泵采用国内先进2X系列旋片式机械真空泵；

4.3、真空泵与炉体抽气管用特制软管连接，采用真空管抱箍连接。

4.4、抽气管炉体内部为耐热陶瓷质。

5、通气系统

5.1、保护气氛：氮气、二氧化碳；

5.2、炉底设计有气管，共设计有2个气口；

6、控制柜：

6.1、1区，确保炉温均匀性。

6.2、微电脑程序全自动、调压控制。

6.3、带防静电及直流干扰功能。

6.4、超温断电功能，超温声关报警功能。

6.5、按钮中文标识。

6.6、外壳采用标准柜，并且静电喷塑。

6.7、控温仪表采用中德合资上海国龙仪表TCW—32B型

6.8、可靠安全接地，外壳带电自动断电功能。

6.9、过流限副设定功能。

7、测温系统：

7.1、热电偶采用“B”分度号，1支。

7.2、热电偶外壳采用中日合资，沈阳刚玉管。

7.3、内芯铂铑—铂铑按GB——0.5mm标准丝。

可根据客户要求设计制造，更多规格、参数以及详细技术方案可来电索取。
