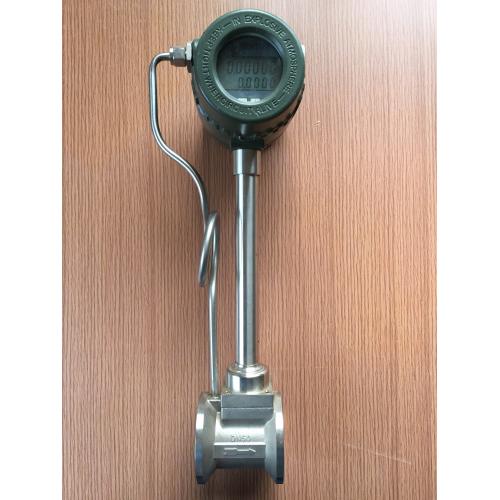

液体涡街流量计(LUGB)

产品介绍

LUGB系列涡街流量计主要用于石油、化工、冶金、电力、供热等行业和市政建设、环保工程封闭管道中各种液体、气体和蒸汽的流量计量和检测控制。可输出脉冲频率信号或(4~20)mA标准电流信号，配以相应的工业自动化仪表，可显示瞬时和累积流量，实现流量计量和自动控制等多种功能
  液体涡街流量计的特点

        可在很宽的流量范围内精确测量气体、液体和蒸汽的流量而不受流体物理性质的影响。
　　不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压，
　　安全防爆，适用于恶劣环境
　　无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长
　　采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
　　温压补偿一体化设计;
　　电流输出均为电隔离型,具有良好的共模干扰抑制能力;
　　同时显示流量值与累计流量值,不必轮流切换。
　　采用抗振动探头，有效消除外界振动影响。
　　电路采用表面贴装工艺，结构紧凑，可靠性高。
　　采用分体式信号转换器，电缆***长10米。
　　量程比宽达20：1
　　仪表整体结构设计合理，动态测量范围宽，压力损失小
　　表体采用不锈钢材质，可适用于腐蚀性介质的测量；
　　现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接；


液体涡街流量计技术参数

测量介质：　　液体、气体、蒸汽
介质粘度：　　小于10cp
介质温度：　　-50℃——+400℃
本体材料：　　1Cr18Ni9Ti（其他材料协议供货）
传感器密封：　石墨垫片（特殊根据要求）
环境温度：　　-30℃——+80℃（特殊根据要求）
公称直径：　　管道式：DN15——DN300；　　插入式：DN200-2000mm
测量精度：       液体:测量值的±0.5% 　　气体：测量值的±0.5%
量程比：　　　10：1
压力等级：　　PN25，PN40（高压可特殊制造）
连接方式：　　夹持式 DN15—DN300 　法兰式 DN15--DN300。　插入式 DN200-DN2000
防爆形式：　　隔爆型　　Ex dⅡBT4-T6 　　本安型　　Ex iaⅡCT4-T6 防护等级：　　IP67
转换器壳体：　压铸铝,上漆
供电电压：　　12——36VDC或3.6V电池
输出信号:　　 两线制4--20mA电流输出
现场显示：　　可编程设定显示瞬时流量、累积流量
通讯方式：　　RS485通迅
