一、概述

  2015年11月发改委印发了充电设施发展指南,提出“十三五”末我国电动汽车保有量达到500万辆,新增电桩达到480万个,新增充电站达到1.2万座的目标,充电桩行业将迎来爆发式发展已是各方共识。

  我司凭借在智能电网用户端多年的深入开发,适时推出了适用于电动汽车充电站的电气安全、电能计量的产品应用方案。



undefined




  二、充电桩及配电系统简介

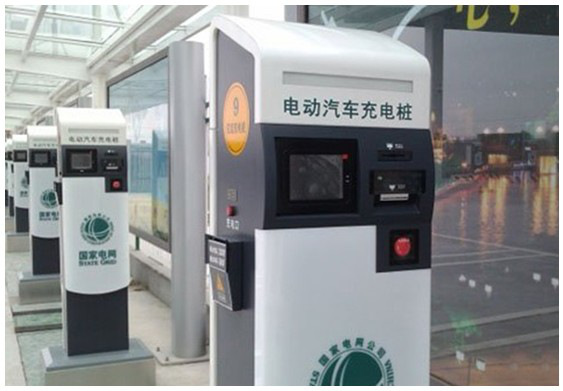

  充电桩主要由桩体、计量模块及电气模块组成,基础结构类似于低压配电柜。充电桩主要分为交流充电桩和直流充电桩。

  由于充电桩的负载特点及其在安全性能方面的要求,其配电系统除了基础的电能计量需求之外,往往需要加装电能质量监测装置与电气火灾监控装置。



undefined

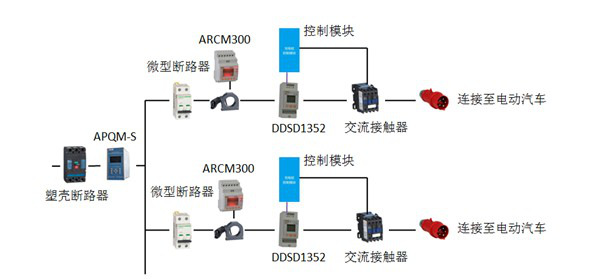

  三、交流充电桩产品方案

  交流充电桩一般功率在7kW左右,总进线回路配置电能质量分析仪,对整个充电桩供电回路电能质量进行监测。进线回路同时设置电气火灾监控装置,充电管理控制器,负责充电计费控制;单相导轨式交流电能表,用于充电电能计量,电能数据由充电管理控制器通过RS485通讯口读取;进线侧配置带漏电保护断路器;充电侧配置带电操微型断路器或交流接触器等。



undefined

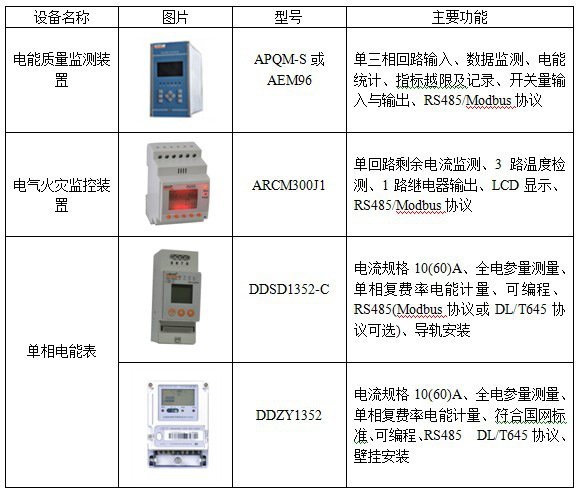

  产品配置:



undefined




  四、直流充电桩产品方案

  直流充电桩与交流电网连接,可以为非车载电动汽车动力电池提供直流电源的供电装置。直流充电桩的输入电压采用三相四线AC380V±15%,频率50Hz,输出为可调直流电,直接为电动汽车的动力电池充电。

  直流充电桩按照其输出功率大小可分为小型直流充电桩与大型直流充电桩,下面分别介绍两种充电桩方案。

  小型直流充电桩

  小型直流充电桩一般功率在12kW左右,总进线回路配置电能质量分析仪,对整个充电桩供电回路电能质量进行监测。进线回路同时设置电气火灾监控装置,接入火灾监控后台系统。充电回路采用三相供电,其进线配置带漏电保护的微型断路器。充电管理控制器负责外部人机接口,充电控制、读取直流电能表的电能数据,控制直流充电输出断路器的分合闸等。嵌入式直流电能计量表配合外置霍尔传感器或分流器实现对充电电能的计量,霍尔由于其非接触测量和分流器相比,能具有更高的安装便利性和电气安全性能。



undefined




  产品配置:



undefined




  大型直流充电桩

  大型电动巴士直流充电桩功率较大,在200kW左右,总进线回路配置电能质量分析仪,对整个充电桩供电回路电能质量进行监测。同时设置电气火灾监控装置,充电回路采用三相供电,其进线采用交流塑壳断路器。三相主回路配置剩余电流继电器,提供间接接触的触电保护。由于此类充电桩消耗功率大,故建议在其三相交流回路配置导轨式电能表用于计量总电能,配合直流电能表对整个充电站的运行效率进行监控。充电管理控制器负责外部人机接口,充电控制、读取直流电能表的电能数据,控制直流充电输出断路器的分合闸等。



undefined




  产品配置:



undefined
