PHYM系列泡沫罐压力式泡沫比例混合装置
产品简介
PHYM系列泡沫罐压力式泡沫比例混合装置由压力罐、胶囊、比例混合器、安全阀、排气阀、压力表、单向阀及各类控制阀及管道组成。由泵供给压力水，将泡沫液按一定比例置换出来后与压力水混合成泡沫混合液。
由于胶囊将泡沫液与水隔开，泡沫液一次没用完，下次可以继续使用且混合精度稳定、可靠。
该装置适用的流量、压力范围大，压力损失小，在各种高、中、低倍数泡沫灭火系统中均得到了广泛应用。
按结构形式可分为卧式和立式两种。
工作原理
当压力水流经比例混合器时，一部分压力式（3%-6%）由支管进入泡沫液储罐内挤压胶囊，置换出等量的
泡沫液与另一部分水（97%-94%）在比例混合器内混合成泡沫混合液提供给泡沫产生装置，产生空气泡沫
进行灭火。

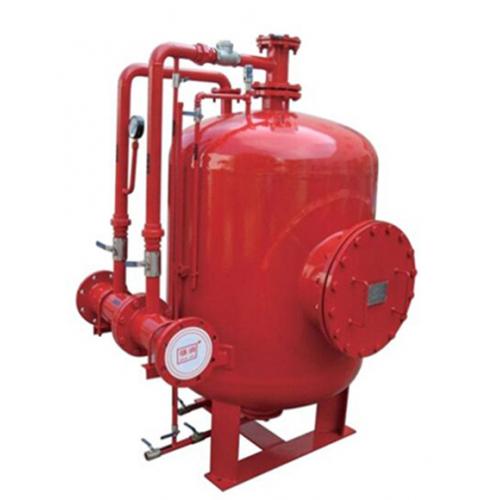

PHYM卧式泡沫罐 PHYM立式泡沫罐
技术参数
|
工作压力范围（MPa）
|
0.6～1.2
|
|
压力降（MPa）
|
≦0.2
|
|
试验压力
|
强度（MPa）
|
1.5
|
|
密封（MPa）
|
1.32
|
|
储罐容积（㎥）
|
0.5㎥～10.0㎥
（其他规格根据客户需要定制）
|
|
主管通径（mm）
|
DN80～DN250
（其他规格根据客户需要定制）
|
|
配用比例混合器（L/S）
|
4L/S~360L/S
（其他规格根据客户需要定制）
|
|
混合比
|
3%或6%
|
