M2螺纹
红宝石测球/ 不锈钢测杆
测球直径1.0 (0.4) 1.5 (0.06) 2.0 (0.08) 2.5 (0.10) 3.0 (0.12) 4.0 (0.16) 5.0 (0.20) 6.0 (0.24) 8.0 (0.32)
长度 10 mm A-5000-7806 A-5000-7802 A-5000-7807 A-5000-7803 A-5000-3604 A-5000-4154 A-5000-4155 A-5000-4156 A-5000-4158
20 mm – – A-5000-3603 A-5000-7804 A-5000-4160 A-5000-4161 – – –
红宝石测球/ 碳化钨测杆
测球直径0.3 (0.012) 0.5 (0.020) 0.7 (0.028) 1.0 (0.04) 1.5 (0.06) 2.0 (0.08) 2.5 (0.10) 3.0 (0.12) 4.0 (0.16) 5.0 (0.20)
长度 10 mm A-5000-7800 A-5000-7805 A-5000-7801 A-5003-1325 – – – – – –
20 mm – A-5003-1345 A-5003-0577 见图A-5003-0034 A-5003-3822 A-5003-1896 A-5003-0938 A-5003-1029 A-5003-0046

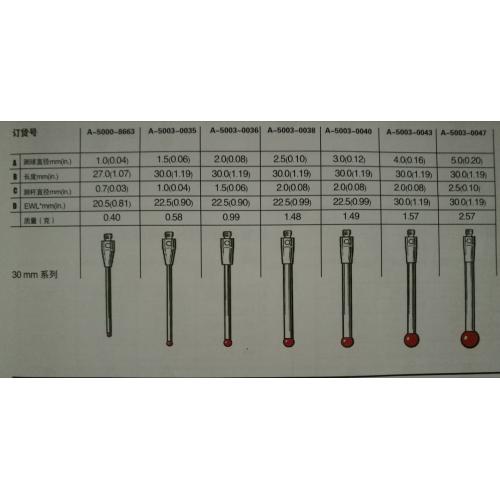

30 mm – – – A-5000-8663 A-5003-0035 A-5003-0036 A-5003-0038 A-5003-0040 A-5003-0043 A-5003-0047
40 mm – – – – – A-5003-0037 A-5003-0039 A-5003-0041 A-5003-0044 A-5003-0048
50 mm – – – – – – – A-5003-0042 A-5003-0045 A-5003-0049
红宝石测球/ 陶瓷测杆
测球直径 3.0 (0.12) 4.0 (0.16) 5.0 (0.20) 6.0 (0.24)
长度 30 mm A-5003-4177 A-5003-1370 A-5003-4779 A-5003-4780
50 mm A-5003-0064 A-5003-0065 A-5003-0066 A-5003-0470
红宝石测球/ 碳纤维测杆
测球直径 4.0 (0.16) 5.0 (0.20) 6.0 (0.24)
长度 30 mm A-5003-4241 A-5003-4781 A-5003-4782
50 mm A-5003-2285 A-5003-2286 A-5003-2287
75 mm A-5003-4784 A-5003-4785 A-5003-4786
100 mm A-5003-2289 A-5003-2290 A-5003-2291
测针加长杆
长度 5.0 (0.20) 10.0 (0.40) 20.0 (0.79) 30.0 (1.19) 40.0 (1.58) 50.0 (1.97) 70.0 (2.76) 90.0 (3.55)
不锈钢 M-5000-7634 M-5000-3647 M-5000-3648 M-5000-4162 M-5000-7779 – – –
陶瓷 – – – A-5003-0070 A-5003-0071 A-5003-0072 – –
碳纤维 – – – – A-5003-2280 A-5003-2281 A-5003-2282 A-5003-2283
M3测针和测针加长杆速查指南*
* 这里列出的是***常用测针
红宝石测球/ 不锈钢测杆
测球直径1.0 (0.04) 2.0 (0.08) 3.0 (0.12) 4.0 (0.16) 5.0 (0.20)
长度 21 mm A-5000-3551 A-5000-3552 A-5000-3553 A-5000-7606 A-5000-7630
31 mm – – – A-5000-3554 A-5000-7648
红宝石测球/ 碳化钨测杆
测球直径 0.5 (0.020) 1.5 (0.06) 2.0 (0.08) 2.5 (0.10) 3.0 (0.12) 4.0 (0.16) 5.0 (0.20)
长度 21 mm A-5000-7632 A-5003-0050 – A-5003-0054 – – –
30 mm – A-5003-0051 A-5003-0052 A-5003-0055 A-5003-0057 – –
40 mm – – A-5003-0053 A-5003-0056 A-5003-0058 A-5003-0060 A-5003-0062
50 mm – – – – A-5003-0059 A-5003-0061 A-5003-0063
红宝石测球/ 陶瓷测杆
测球直径 3.0 (0.12) 4.0 (0.16) 5.0 (0.20)
长度 50 mm A-5003-0067 A-5003-0068 A-5003-0069
红宝石测球/ 碳纤维测杆
测球直径 6.0 (0.24) 8.0 (0.32)
长度 75 mm A-5003-4860 A-5003-4861
100 mm A-5003-4862 A-5003-4863
测针加长杆
长度 10.0 (0.40) 20.0 (0.79) 35.0 (1.38) 50.0 (1.97) 70.0 (2.76)
不锈钢 M-5000-7633 M-5000-3592 M-5000-3593 – –
陶瓷 – – – A-5003-0075 –
碳纤维 – – – A-5003-4864 A-5003-4865
M4测针和测针加长杆速查指南*
* 这里列出的是***常用测针
红宝石测球/ 不锈钢测杆
测球直径 1.0 (0.04) 2.0 (0.08) 3.0 (0.12) 4.0 (0.16) 5.0 (0.20) 6.0 (0.24) 8.0 (0.32)
长度 10 mm – – – – A-5000-6350 – –
20 mm A-5000-7545 A-5000-7547 A-5000-7549 A-5000-7551 见图A-5000-7555 A-5000-7557
30 mm – – – – A-5000-6352 – –
50 mm – – – – A-5000-7521 – –
100 mm – – – – A-5000-7522 – –
红宝石测球/ 陶瓷测杆
测球直径 5.0 (0.20) 6.0 (0.24) 8.0 (0.32)
长度 50 mm A-5003-0235 A-5000-3709 A-5000-7795
75 mm A-5003-0236 A-5003-2764 A-5003-4802
100 mm A-5000-9761 A-5000-3712 A-5000-7796
红宝石测球 / 碳纤维测杆
测球直径 6.0 (0.24) 8.0 (0.32)
长度 50 mm A-5003-1436 –
100 mm A-5003-1358 –
150 mm A-5003-1255 –
200 mm A-5003-1075 –
300 mm – A-5003-3461
测针加长杆
长度 10.0 (0.40) 15.0 (0.60) 20.0 (0.79) 30.0 (1.19) 50.0 (1.97) 100.0 (3.94)
不锈钢 M-5000-7583 M-5000-7584 M-5000-7585 M-5000-7586 – –
陶瓷 – – – A-5000-7754 A-5000-7755 A-5000-7727
M5测针和测针加长杆速查指南*
* 这里列出的是***常用测针
红宝石测球 / 碳化钨测杆
测球直径 0.3 (0.012) 0.5 (0.020) 0.7 (0.028) 1.0 (0.04) 1.5 (0.06) 2.0 (0.08) 2.5 (0.10) 3.0 (0.12) 4.0 (0.16) 5.0 (0.20)
长度 20 mm A-5003-5201 A-5003-5202 A-5003-5203 A-5003-5204 A-5003-5205 A-5003-5206 A-5003-5207 A-5003-5208 A-5003-5209 A-5003-5210
30 mm A-5003-5211 A-5003-5212 A-5003-5213 A-5003-5214 A-5003-5215 A-5003-5216 A-5003-5217 A-5003-5218 A-5003-5219 A-5003-5220
40 mm – – – – A-5003-5221 A-5003-5222 A-5003-5223 A-5003-5224 – –
50 mm A-5003-5225 A-5003-5226 A-5003-5227 A-5003-5228 A-5003-5229 见图A-5003-5232 A-5003-5234 A-5003-5235 A-5003-5236
75 mm A-5003-5240 A-5003-5241 A-5003-5242 A-5003-5243 A-5003-5244 – – A-5003-5253 见图见图
100 mm – – – – – – A-5003-5254 – – –
红宝石测球 / 碳纤维测杆
测球直径 2.5 (0.10) 6.0 (0.24) 8.0 (0.32) 10.0 (0.40)
长度 20 mm – – – –
30 mm – – – –
40 mm – – – –
50 mm – A-5003-5237 A-5003-5238 A-5003-5239
75 mm – A-5003-5250 A-5003-5251 A-5003-5252
100 mm – 见图见图见图
150 mm – A-5003-5265 A-5003-5266 A-5003-5267
200 mm – A-5003-5268 A-5003-5269 A-5003-5270
300 mm – A-5003-5271 A-5003-5272 A-5003-5273
测针加长杆
长度 10.0 (0.40) 20.0 (0.79) 30.0 (1.19) 40.0 (1.58) 50.0 (1.97) 60.0 (2.37) 70.0 (2.76) 80.0 (3.15) 90.0 (3.55) 100.0 (3.94)
碳纤维/钛 (Ø11 mm) – – – A-5555-0647 A-5555-0648 A-5555-0649 A-5555-0623 A-5555-0650 A-5555-0651 A-5555-0652
碳纤维/钛 (Ø20 mm) – – – A-5555-0620 A-5555-0657 A-5555-0658 – A-5555-0621 – A-5555-0659
不锈钢 A-5555-0142 A-5555-0140 A-5555-0669 – A-5555-0670 – – – – A-5555-0136
铝管 – – – – A-5555-0671 – – – – A-5555-0127
长度 120.0 (4.73) 150.0 (5.91) 180.0 (7.09) 200.0 (7.88) 250.0 (9.85) 300.0 (11.82) 400.0 (15.76) 500.0 (19.70) 600.0 (23.64)
碳纤维/钛 (Ø11 mm) A-5555-0425 A-5555-0424 A-5555-0653 A-5555-0654 A-5555-0655 A-5555-0642 A-5555-0656 – –
碳纤维/钛 (Ø20 mm) A-5555-0660 A-5555-0621 A-5555-0662 A-5555-0663 A-5555-0427 A-5555-0664 A-5555-0665 A-5555-0667 A-5555-0668
不锈钢 – – – – – – – – –
铝管 – – – A-5555-0125 – – – – –
