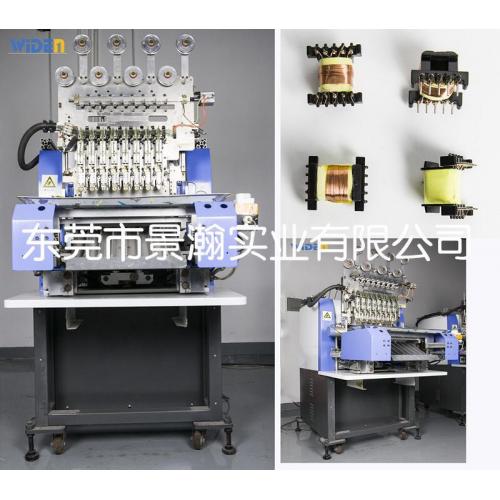

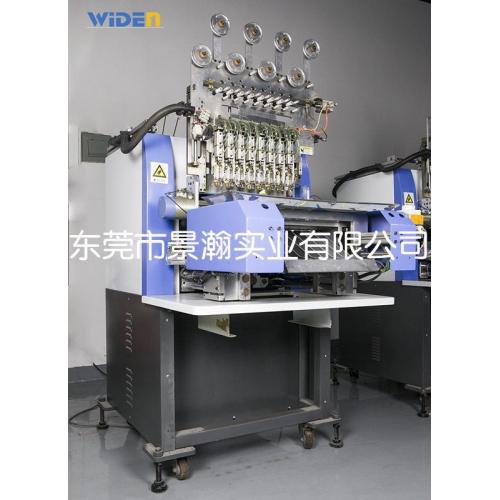

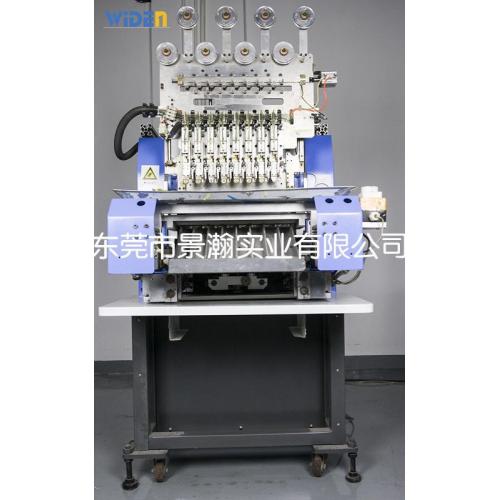

[促销] 田中8轴绕线机(MSC3608)

直销田中8轴绕线机MSC3608

产品概述

8轴（MSC3608）主轴总间距为360mm, 适合于中批量的小、中、大型骨架的高精度、高效率的绕线。可以和其他绕线机以及焊锡综合机器组成全自动流水线。

机器特点

本系列机器关键部件全部采用日本进口，结构紧凑、高刚性、高精密、高速度、高强度。

采用Tanac的原版绕线机专用软件，可以实现各种各样高难度的绕线，使用WINOOWs编程，操作极其简单，即使从未使用过Tanac 软件的人也很容易掌握。

导针杆可以旋转0度、90度、135度，对于贴片电感水平方向的端子缠绕也是轻而易举的。

设计人性化，构造牢固而简单，故障少，保养维修方便。

适用线圈类型

液晶显示器背光源高低压线圈、汽车点火高低压线圈、传感器线圈、电磁阀线圈、汽车喷射器线圈、汽车ABS、充电器线圈、小型通讯线圈、打印机喷头线圈、步进马达、中周调谐线圈、汽车仪表线圈、继电器、照相机镜头驱动马达线圈、开关电源变压器、EE型变压器、EI型变压器、工字型电感、小型贴片电感等。

选择装置

张力器、捻线机、气压剪刀、简易切刀、送线装置、第三夹线装置、双线并绕、两种不同线径的交替绕线机构、自动上下骨架装置、骨架浮起检测装置、夹线装置前后自由移动机构、废线吸除装置、自动包胶带装置、安全门、安全光栅、其他选择项目等。（提示：包胶带装置和气压剪刀不能同时使用）

规格参数

主轴数  8

主轴转速 (rpm)  4000/10000/16000

主轴间距 (mm)  45

主轴伺服马达功率 (w)  750 (根据需要可选用1500W)

导针杆移动伺服马达功率 (w)  X:100 Y:100 Z:100

快速夹具接口内径 (mm)   标准：10

适用线径 (mm)  0.02-0.4mm (追加气压剪刀以及更换马达可以绕到0.4mm以上)

***大骨架外径 (mm)  30

导针杆移动量 (mm)  X:90 Y:90 Z:50

导针杆移动速度 (mm/sec)  250

控制系统  田中精机 G2 控制器

电源电压 (v) 单相 AC200-230V , 50Hz/60Hz

消费电力 (w) 1250

压缩空气压力 (Mpa) 0.49-0.59

机台本体尺寸 (mm) 770(W) *1100(D) * 1300(H)

机台本体重量 (kg)  250

公司现货数台，欢迎有需求者咨询！
