安装说明
Functions
IE FC RJ45 模块化引出插座直接连接8 芯工业以太网 FC 电缆 4 x 2。预装配 RJ45 插接线（TP 软线）用于连接引出插座和网络部件或数据终端。符合国际布线标准 6 类。
如果打开外壳，触点元件上的彩色标记可简化每根导线与绝缘刺破触点之间的接线。
为向远程站提供电力和数据，可用带电源插件的 IE FC RJ45 模块化引出插座连接到 IE 混合电缆 2x2 + 4x0.34。该电缆***长达 80 m，可敷设于引出插座和 IP67 混合型连接器之间。可使用转接线（***长达 6 m）建立引出插座和数据终端之间的连接。
使用 IE FC RJ45 模块化引出插座和 FC RJ45 引出插座的系统配置
使用 IE FC RJ45 模拟化引出插座 100Mbit/s 和 1000Mbit/s 的系统配置
网络结构带有 IE FC RJ45 模块化插座和电源插接件
-
使用工业以太网所用的快速连接（RC）系统，可以将电缆从办公室连接到工厂内工业应用现场。
-
现场安装省时、无错误
-
永久标准使用 RJ45 布线技术
-
用来使用 4 芯（2 x 2）工业以太网 FC 电缆现场安装 RJ45 接头的理想解决方案
-
用来将 IE FC RJ45 模块化引出插座与 8 芯（4 x 2）工业以太网 FC 电缆进行安装的理想解决方案
-
可靠的屏蔽层附件和固定夹
-
通过彩色编码和透明接点盖，可避免错误
-
FC 插塞式连接器与 FC 电缆系列的集成系统，
UL 认证
Benefits
-
丰富的工业产品，可灵活布线，符合创新的工业以太网标准 PROFINET（PROFINET布线和互联技术指南1)）
-
通过对外包层和编织屏蔽层进行安全剥离，数据终端连接更快速
-
简便的连接技术（绝缘刺破型接点），用于 4 芯（5 类）和 8 芯（6 类）工业以太网快速连接双绞线电缆
-
利用预调整的快速剥线工具，两种电缆的安装都十分方便
-
采用螺旋盖，使屏蔽层接触可靠和消除应力
-
优秀的 EMC 屏蔽和偏转性能（金属外壳）
-
通过彩色编码和透明接点盖，可避免错误
-
永久标准使用 RJ45 布线技术
1） 通过网址 下载
Area of application
工业以太网快速连接系统是一种方便装配 4 芯和 8 芯工业以太网 FC 电缆的快速连接技术。
IE FC 电缆剥线后，即可直接安装到 IE FC RJ45 插头（4 芯）、IE FC RJ45 引出插座（4 芯）或 IE RJ45 模块化引出插座（8 芯）。
Design
整个系统包括：
-
组装快速的工业以太网 FC 安装电缆；4 芯 (2x2) Cat5e；
-
IE FC TP 标准电缆 GP
-
IE FC TP 软电缆 GP
-
IE FC TP 拖缆 GP
-
IE FC TP 拖缆
-
IE TP 扭转电缆
-
IE FC TP 船用电缆
-
IE FC TP FRNC 电缆 GP
-
IE FC TP 食用电缆
-
IE FC TP 吊缆 GP
-
8 芯 (4 x 2) Cat6 认证，通过适宜的 UL 认证：
-
使用 FC 剥线工具，剥线方便
-
FC RJ45 接头具有抗干扰性（10/100 Mbits/s）。坚固的金属外壳，使之成为用来将 RJ45 插塞式接头与 4 芯 IE FC 电缆进行现场安装的理想解决方案.
-
采用绝缘刺破技术，将预制电缆连接到工业以太网 FC RJ45 引出插座（10/100Mbit/s；4 芯）或 IE FC RJ45 模块化引出插座（10/100/1000 Mbits/s；8 芯）
Functions
使用 FC 剥线工具，可以快速而又非常方便地连接工业以太网 FC 电缆
-
IE FC RJ45 接头(10/100/1000 Mbit/s)
-
IE FC RJ45 引出插座（10/100 Mbit/s）
-
IE FC RJ45 模块化引出插座（10/100/1000 Mbit/s）
-
astConnect (FC) 工业以太网 IE FC 电缆 2 x 2 为径向对称结构设计，可采用 FC 剥线工具，从而可快速、简便地装配 IE FC 插座 RJ45 和 IE FC 插头。
-
因为双屏蔽作用，这些电缆特别适合用于易受电磁干扰的工业环境中。
-
可很容易地与 IE FC 接头的绝缘刺破触点连接，无需专门工具
-
通过总线电缆外皮以及通过 IE FC RJ45 插座和 IE FC 插头的接地方案，能实现系统范围内的接地
-
印有以米表示的标记
电缆类型
-

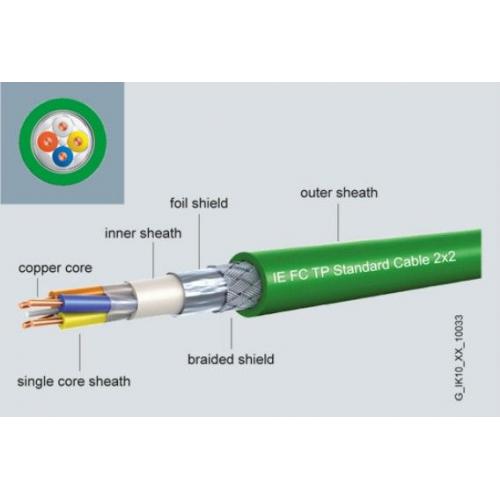

IE FC TP 标准电缆 GP 2 x 2：
专门为快速装配而设计、带有刚性芯线的标准总线电缆；
4 根硬线绞合成的 4 线绞合电缆
-
IE FC TP 耐用型标准电缆 GP 2x2：
标准的实芯总线电缆，专门针对快速安装而设计；
4 个实芯线，连接在 4 路星形分配器上，带坚固耐用的 TPE 外护套（热塑弹性材质制成）
-
IE FC TP 软电缆 GP 2 x 2：
用于临时运动特殊应用的软总线电缆；
4 根绞线合成的 4 芯绞合电缆
-
IE FC TP 耐用型软电缆 GP 2x2：
软质总线电缆，专门针对临时性运行控制应用而设计；
4 个实芯线，连接在 4 路星形分配器上，带坚固耐用的 TPE 外护套（热塑弹性材质制成）
-
IE FC TP FRNC 电缆 GP 2 x 2:
在建筑物内使用柔性、无卤素电缆（FRNC= 阻燃无腐蚀性）；四条导线（柔性导线）被绞合成星绞四线组以便于偶然移动
-
IE FC TP 拖缆 GP / IE FC TP 拖缆 2 x 2:
专用于在轨道链中受力运动导引的极软总线电缆，例如在连续运动的机器部件中；4 根绞合线组成的 4 芯绞合电缆
-
IE FC 吊缆 GP 2 x 2:
在电缆拖曳/吊挂连续移动中使用的专用柔性电缆，例如，在起重机系统中使用；四个线芯（标准）绞合为四线组
-
IE TP 抗扭电缆 2x2:
用于连续运动控制系统的极软总线电缆，例如用于机械手；绞合导线
-
IE FC TP 食用电缆 2 x 2:
食品与饮料工业中使用的专用柔性电缆；
四个线芯绞合为四线组
-
IE FC TP 船用电缆 2 x 2:
船用总线电缆；4 根绞合线组成的 4 芯绞合电缆，无卤素，船级社认证
-
IE TP 接地电缆 2x2:
用于在土中固定布线的总线电缆，四根硬线绞合组成的 4 芯绞合电缆，附加外部 PE 护套（内部 FC 电缆设计）
-
IE TP 铁路电缆 2x2:
用于铁路等特殊应用的总线电缆，四根线（镀锡绞线）绞合组成的 4 芯绞合电缆，经认证用于铁路应用
产品概述 IE FC TP 电缆 2 x 2（与 PROFINET 兼容，符合“PROFINET 电缆布线和互连技术指南”1）)
|
|
PROFINET，A 型
|
PROFINET，B 型
|
PROFINET，C 型
|
|
|
AWG 22/1
高质量布线
|
适合偶然移动的 AWG 22/7 柔性电缆
|
AWG 22
软电缆，用于连续移动，例如电缆护套或机械手
|
|
IE FC TP 标准电缆 GP 2 x 2
(A 型)
6XV1840-2AH10
|
|
–
|
–
|
|
IE FC TP 标准电缆 GP 2 x 2（A 型）6XV1841-2A
|
|
–
|
–
|
|
IE FC TP 软电缆 GP2 x 2
（B 型）
6XV1870-2B
|
–
|
|
–
|
|
IE FC TP 耐用型软电缆 GP 2x2：（B 型）6XV1841-2B
|
–
|
|
–
|
|
IE FC TP FRNC 电缆 GP 2 x 2
(B 型)
6XV1871-2F
|
–
|
|
–
|
|
IE FC TP 拖缆 GP 2 x 2
(C 型)
6XV1870-2D
|
–
|
–
|
|
|
IE FC TP 拖缆 2 x 2
(C 型)
6XV1840-3AH10
|
–
|
–
|
|
|
IE FC TP 彩色电缆 GP 2 x 2 (B 型)
6XV1871-2S
|
–
|
|
–
|
|
IE TP 扭转电缆 2 x 2
(C 型)
6XV1870-2F
|
–
|
-
|
|
|
IE FC TP 食用电缆
2 x 2 (C 型)
6XV1871-2L
|
–
|
-
|
|
|
IE FC TP 船用电缆 2 x 2
(B型)
6XV1840-4AH10
|
–
|
|
-
|
|
IE TP 接地电缆 2 x 2
(C 型)
6XV1871-2G
|
–
|
–
|
|
|
IE TP 铁路电缆 2 x 2
(C 型)
6XV1871-2T
|
