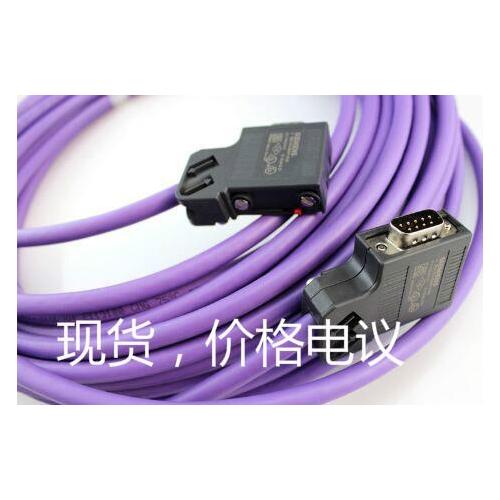

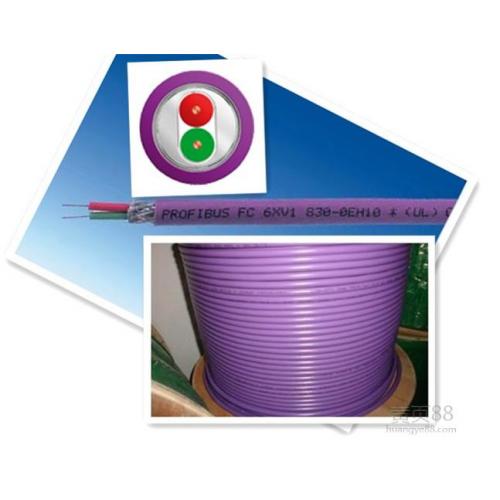

西门子网线6XV1840-2AH10，西门子DP通讯电缆，6XV1830-0EH10，西门子拖缆，6XV1830-3EH10
上海君俞自动化科技有限公司
联系人 朱瑛
24小时销售热线 ：15802142282
工作 QQ 1030517359
公司维修热线 ：1521763856
安装说明
Functions
IE FC RJ45 模块化引出插座直接连接8 芯工业以太网 FC 电缆 4 x 2。预装配 RJ45 插接线（TP 软线）用于连接引出插座和网络部件或数据终端。符合国际布线标准 6 类。
如果打开外壳，触点元件上的彩色标记可简化每根导线与绝缘刺破触点之间的接线。
为向远程站提供电力和数据，可用带电源插件的 IE FC RJ45 模块化引出插座连接到 IE 混合电缆 2x2 + 4x0.34。该电缆***长达 80 m，可敷设于引出插座和 IP67 混合型连接器之间。可使用转接线（***长达 6 m）建立引出插座和数据终端之间的连接。
使用 IE FC RJ45 模块化引出插座和 FC RJ45 引出插座的系统配置
使用 IE FC RJ45 模拟化引出插座 100Mbit/s 和 1000Mbit/s 的系统配置
网络结构带有 IE FC RJ45 模块化插座和电源插接件
-
使用工业以太网所用的快速连接（RC）系统，可以将电缆从办公室连接到工厂内工业应用现场。
-
现场安装省时、无错误
-
永久标准使用 RJ45 布线技术
-
用来使用 4 芯（2 x 2）工业以太网 FC 电缆现场安装 RJ45 接头的理想解决方案
-
用来将 IE FC RJ45 模块化引出插座与 8 芯（4 x 2）工业以太网 FC 电缆进行安装的理想解决方案
-
可靠的屏蔽层附件和固定夹
-
通过彩色编码和透明接点盖，可避免错误
-
FC 插塞式连接器与 FC 电缆系列的集成系统，
UL 认证
Benefits
-
丰富的工业产品，可灵活布线，符合创新的工业以太网标准 PROFINET（PROFINET布线和互联技术指南1)）
-
通过对外包层和编织屏蔽层进行安全剥离，数据终端连接更快速
-
简便的连接技术（绝缘刺破型接点），用于 4 芯（5 类）和 8 芯（6 类）工业以太网快速连接双绞线电缆
-
利用预调整的快速剥线工具，两种电缆的安装都十分方便
-
采用螺旋盖，使屏蔽层接触可靠和消除应力
-
优秀的 EMC 屏蔽和偏转性能（金属外壳）
-
通过彩色编码和透明接点盖，可避免错误
-
永久标准使用 RJ45 布线技术
1） 通过网址 下载
Area of application
工业以太网快速连接系统是一种方便装配 4 芯和 8 芯工业以太网 FC 电缆的快速连接技术。
IE FC 电缆剥线后，即可直接安装到 IE FC RJ45 插头（4 芯）、IE FC RJ45 引出插座（4 芯）或 IE RJ45 模块化引出插座（8 芯）。
Design
整个系统包括：
-
组装快速的工业以太网 FC 安装电缆；4 芯 (2x2) Cat5e；
-
IE FC TP 标准电缆 GP
-
IE FC TP 软电缆 GP
-
IE FC TP 拖缆 GP
-
IE FC TP 拖缆
-
IE TP 扭转电缆
-
IE FC TP 船用电缆
-
IE FC TP FRNC 电缆 GP
-
IE FC TP 食用电缆
-
IE FC TP 吊缆 GP
-
8 芯 (4 x 2) Cat6 认证，通过适宜的 UL 认证：
-
使用 FC 剥线工具，剥线方便
-
FC RJ45 接头具有抗干扰性（10/100 Mbits/s）。坚固的金属外壳，使之成为用来将 RJ45 插塞式接头与 4 芯 IE FC 电缆进行现场安装的理想解决方案.
-
采用绝缘刺破技术，将预制电缆连接到工业以太网 FC RJ45 引出插座（10/100Mbit/s；4 芯）或 IE FC RJ45 模块化引出插座（10/100/1000 Mbits/s；8 芯）
Functions
使用 FC 剥线工具，可以快速而又非常方便地连接工业以太网 FC 电缆
-
IE FC RJ45 接头(10/100/1000 Mbit/s)
-
IE FC RJ45 引出插座（10/100 Mbit/s）
-
IE FC RJ45 模块化引出插座（10/100/1000 Mbit/s）
