产品采用：不锈钢201、301、304（cf8）、316(cf8m)；碳钢wcb(2cr13)材质；
规格：dn8-dn100（英标1/4"-4"）
设计生产采用国际标准iso、api、gb、bs等标准设计生产,其安全性和质量性都经过严格处理，经过高压泵检测；表面处理均经过进口超声波清洗机处理，表面光泽度明亮。
|

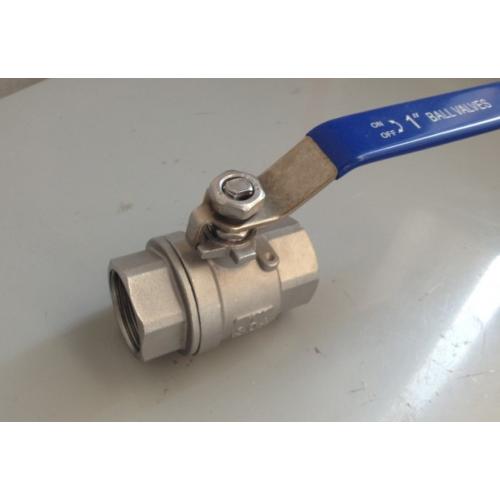

不锈钢二片式球阀 two piece type ball valve
|
|
|
■性能规范
■产品编号：zq602p
■产品规格：1/4" - 4"(dn6-dn100)
■工作压力：1000psi
■适用温度范围：< 150℃(ptfe)
< 300℃(pll)
■适用介质
水、油、气体及某些腐蚀性液体
■螺纹类型：npt bspt bsp din259/2999
|
|
|
|
|
■主要技术参数 |
|
公称通径
|
dn（mm）
|
6～100mm
|
|
公称压力
|
pn（mpa）
|
2.5
|
4.0
|
6.4
|
|
试验压力
|
强度试验压力
|
3.8 |
6.0 |
9.6 |
|
高密封试验压力
|
3.0
|
4.8
|
7.6
|
|
低压气密封试验压力
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸汽、油品、酸类腐蚀性等。
|
|
适用温度
|
< 150℃(ptfe) < 300℃(pll)
|
|
|
■主要零件的材质 |
|
no |
零件名称 |
part name
|
材料(material)
|
|
1 |
阀体 |
body
|
cf8m cf8 wcb
|
|
2 |
阀盖
|
cap
|
cf8m cf8 wcb
|
|
3 |
阀座
|
seat |
rptfe |
|
4 |
球
|
ball
|
ss304 ss316 |
|
5 |
密封垫 |
seal gasket |
ptfe |
|
6 |
阀杆密封 |
stem seal |
ptfe |
|
7 |
阀杆 |
stem |
ss316 |
|
8 |
阀杆填料 |
stem packing |
ptfe |
|
9 |
填料压盖
|
packing gland
|
ss304 |
|
10 |
弹性垫圈 |
spring washer |
ss301 |
|
11 |
手柄 |
handle |
ss304 |
|
12 |
螺母 |
stem nut |
ss304 |
|
|
■主要尺寸 |
|
公称通径
|
结构长度(mm)
|
外形尺寸(mm)
|
参考重量
|
|
毫米
|
英寸
|
l
|
d
|
h
|
w
|
(kg)
|
|
6 |
1/4" |
55 |
10 |
42
|
95
|
0.2
|
|
10 |
3/8" |
55
|
10
|
42
|
95
|
0.2
|
|
15 |
1/2"
|
64
|
15
|
51
|
108
|
0.35
|
|
20 |
3/4"
|
75
|
20
|
58
|
115
|
0.5
|
|
25 |
1" |
85
|
25
|
77
|
135
|
0.75
|
|
32 |
1-1/4"
|
102
|
32
|
83
|
150
|
1.3
|
|
40 |
1-1/2" |
108 |
38 |
97 |
175 |
2.0 |
|
50 |
2" |
124 |
50 |
106 |
190 |
3.3 |
|
65 |
2-1/2" |
163 |
65 |
122 |
220 |
6.1 |
|
80 |
3" |
185 |
80 |
133 |
250 |
9.9
|
|
|
