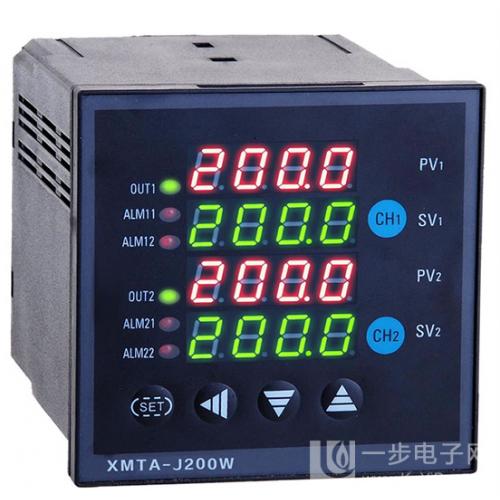

XMT-J200W温差控制器，差值控制器，温差表可以同时配接2路传感器，独立的自整定模式和独立的PID参数，该仪表设置成温差控制模式，同时控制2路温度；整机控制性能精确可靠。
♦♦技术性能
1、 输入类型：CU50（-50.0～150.0℃）、Pt100（-19.9～600.0℃）、K（0～1300℃）、
E（0～700.0℃）、J（0～900.0℃）
2、控制方式：二位式控制、PID控制（温差控制模式时，第二通道固定为二位式控制）
3、输出方式：继电器220V 7A(阻性负载)
4、测量精度：±0.5F·S±1字，附加冷端补尝误差±1℃
5、工作电源：AC220V 50Hz 功耗：小于4W
6、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合
7、外型及开孔尺寸(mm)： XMT：160×80×110 开孔156×76
XMTA 96X96X110 开孔92×92
♦♦仪表使用
1、一级菜单设置
按功能键（SET键）3秒，进入一级菜单，此时‘第1路显示窗’上、下数码管分别显示参数符号和参数值，可分别按?（移位键）、▲、▼三键来更改参数值，修改完成后按SET键保存进入下一个参数；同样方法修改其它参数。
2、二级菜单设置
各通道参数分别按CH1、CH2三秒进入相对应的通道菜单项，可按?、▲、▼三键来更改参数值修改完成后按SET键保存进入下一个参数；各参数见表1：
|
序号
|
提示符
|
名称
|
设定范围
|
说明
|
出厂值
|
|
一
级
菜
单
|
0
|
LOCK
|
密码锁
|
0～50
|
密码锁为18时，允许修改所有
参数，不为18时禁止修改所有参数
|
18
|
|
1
|
Sn
|
输入规格
|
0～4
|
CU50（![]() ）、Pt00（![]() ）、
K（![]() ）、E（![]() ）、J（![]() ）
|
随机
|
|
2
|
dT
|
温差设定值
|
±999.0
|
当温差控制时有效
|
－
|
|
3
|
CAL
|
温差上限报警
|
±999.9
|
－
|
|
4
|
t
|
输出周期
|
0～120 S
|
设定继电器控制时的动作周期
|
20 S
|
|
5
|
dp
|
小数点位置
|
0~1
|
0. 无小数点; 1.有小数点
|
0
|
|
6
|
P-SH
|
设定值上限范围
|
P-SL～满量程
|
此参数限制了设定值的上限范围
|
随机
|
|
7
|
P-SL
|
设定值下限
范围
|
量程起点 ～P-SH
|
此参数限制了设定值的下限范围
|
随机
|
|
8
|
OPA
|
控制方式
|
0～1
|
0：常规双通道控制仪表；
1：温差控制
|
0
|
|
9
|
DIS
|
温差时显示模式
|
0～1
|
0：常规
1： PV2显示温差，
SV2显示设定温差
|
|
|
|
|
二
级菜单
各通道对应的参数设定
|
10
|
SP＋N(1~2)
|
N通道控制点设定
|
范围由P-SL、P-SH决定
|
每一通道控制点温度设定参数
|
随机
|
|
11
|
AL＋N
|
上限报警设定值
|
范围由P-SL、P-SH决定
|
由AL-P参数决定报警方式
|
随机
|
|
12
|
SC＋N
|
误差修正值
|
±20.0
|
传感器的误差修正值
|
0
|
|
13
|
P＋N
|
比例带
|
0～100
|
其决定了系统比例增益的大小,
P越大, 比例的作用越小,过冲越小,
但太小会增加升温时间
P=0时，转为二位式控制
|
8
|
|
14
|
I＋N
|
积分时间
|
0～3000
|
设定积分时间，以解除比例控制
所发生之残余偏差, 太大会延缓
系统达到平衡的时间, 太小会产
生波动
|
240
|
|
15
|
d＋N
|
微分时间
|
0～200S
|
设定微分时间，以防止输出的波
动,提高控制的稳定性
|
30
|
|
16
|
Hy＋N
|
主控回差
|
0.1～50.0
|
只有二位式控制时才有意义
|
1.0
|
|
17
|
At＋N
|
自整定参数
|
0~1
|
0：关闭自整定 1：开启自整定
|
0
|
3、各通道给定值设定
按CH1、CH2三秒进入相对应的通道菜单项（二级菜单），出现SP参数，按?、▲、▼三键修改参数值，按SET键保存。
♦♦仪表控制
1、常规双通道控制：
当参数OPA选择为0时，仪表为常规双通道控制方式，左右两边数码管分别显示***通道、第二通道温度测量值和设定值，可采用二位式控制或PID控制。
2、温差控制：当参数OPA选择为1时仪表为温差控制方式
参数DIS选择1时，第二通道温度显示窗上排数码管显示温差值（第2通道温度-第1通道温度），下排数码管显示温差设定值，温差控制固定为二位式控制， 当温差<(设定值DT-回差HY)时OUT2有输出，当温差>(设定值DT+回差HY)时OUT2无输出。
第二路报警此时为温差上限报警，当温差>=(温差上限设定值CAL时AL2有输出,
当温差<=(温差上限设定值CAL--回差HY)时AL2无输出,
♦♦自整定操作
首先设置好设定值，然后进入菜单，将AT设置为1，AT灯亮，仪表进入自整定状态，将回差设为0.5～1左右，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的P、I、D等参数并保存，AT灯灭，仪表复位进入控制状态。
♦♦故障分析及排除
本公司仪表采用了先进的生产工艺，出厂前进行了严格的测试，大大提高了仪表的可靠性。常见的故障一般是操作或参数设置不当引起的。若发现无法处理的故障，请记录故障现象并及时通知当地代理商或者与我们联系。表2是该表在日常应用中的几个常见故障：
|
故障现象
|
原因分析
|
处理措施
|
|
仪表通电不正常
|
1、电源线接触不良
2、电源开关未闭合
|
检查电源
|
|
信号显示与实际不符
（显示‘HH’或‘LL’）
|
1、传感器型号不匹配
2、信号接线错误
|
1、检查传感器类型与仪表内部输入类型参数
2、检查信号线
|
|
控制输出不正常
|
1、输出线接错
|
1、检查输出接线
|
