精确稳定、功能强大

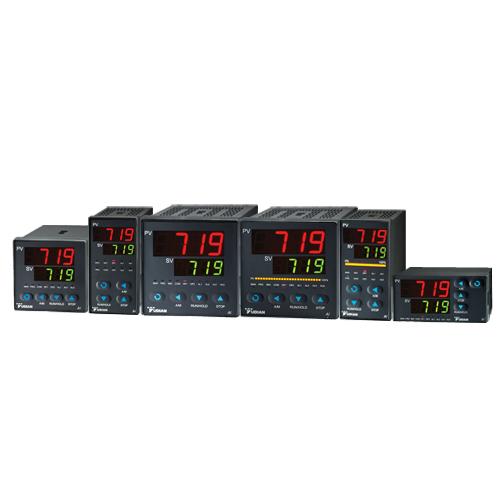

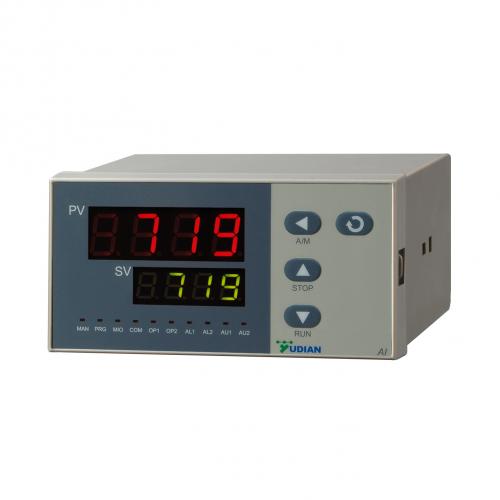

AI-719/719P程序型人工智能温控器/调节器
● 支持各种热电偶、热电阻、线性电压、电流、电阻及辐射（红外）温度计等，并具备扩充输入插座安装特殊输入规格，并可自定义特殊输入的非线性校正表格，可外接Cu50铜电阻作热电偶冷端补偿，0.1~0.2级测量精度，温漂小于30PPm/℃。
● 高精度测量与温度控制，尽可能减少能源浪费。
● 模块化输出支持SSR电压、线性电流（电压）、继电器触点开关、可控硅无触点开关、单相、三相可控硅过零触发、单相可控硅移相触发输出即位置比例输出（直接驱动阀门电机正/反转）等。
● 具备标准PID、AI人工智能调节APID或MPT等多种调节方式，具有自整定、自学习功能，无超调及无欠调的优良控制特性，亦可使用位式控制（ON-OFF）功能;双组独立参数PID可支持加热/冷却双输出功能
● 先进的AIBUS通讯协议：支持RS485或RS232C通讯接口，可作为AIDCS智能分布式控制系统、分体式无纸记录仪及触摸屏控制系统的下位机。
● 支持上限、下限、偏差上限及偏差下限等多种报警功能，并可自由定义4个报警输出端口，支持多个报警信号从同一位置输出。具备上电免除报警等功能，避免上电报警误动作。
● 可定义参数查看及修改的权限，及允许用户自定义密码，量身定制***符合自己操作习惯的仪表。
● 具备手动/自动无扰动切换及手动自整定功能。
1 主要特点
●输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格，测量精度达0.1级。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（ AT）功能及全新的精细控制模式。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●重视节能与环保的设计理念，采用高品质元件实现低功耗与低温漂，有效节约客户能源。
●每秒12.5次测量采样数率，***小控制周期达0.24秒，能适应快速变化对象的控制精度。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
●抗干扰性能符合在严酷工业条件下电磁兼容（ EMC）的要求。
注意事项
●本说明书介绍的是V8.2的AI-719/719P型人工智能PID温度控制器，本说明书介绍的功能有部分可能不适合其
他版本仪表。仪表的型号及软件版本号在仪表上电时会在显示器上显示出来，用户使用时应注意不同型号和版本仪表
之间的区别。务必请用户仔细阅读本说明书，以正确使用及充分发挥本仪表的功能。
AI仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。
2 技术规格
●输入规格（一台仪表即可兼容）：
热电偶： K、 S、 R、 E、 J、 T、 B、 N、 WRe3-WRe25、 WRe5-WRe26等
热电阻： Cu50、 Pt100
线性电压： 0~5V、 1~5V、 0~1V、 0~100mV、 0~20mV、 -5~+5V、 -1V~+1V、 -20mV~+20mV等
线性电流（需外接分流电阻）： 0~10mA、 0~20mA、 4~20mA等
扩充规格：在保留上述输入规格基础上，允许用户自定义一种额外输入规格
●测量范围：
K(-50~+1300℃)、 S(-50~+1700℃)、 R(-50~+1700℃)、 T(-200~+350℃)、 E(0~800℃)、 J(0~1000℃)
B（ 200~1800℃）、 N(0~1300℃)、 WRe3-WRe25（ 0~2300℃）、 WRe5-WRe26（ 0~2300℃）
Cu50(-50~+150℃) 、 Pt100(-200~+800℃)、 Pt100( -100.00~+300.00℃)
线性输入： -9990~+30000由用户定义
●测量精度： 0.1级（注：热电偶应外接Cu50铜电阻进行补偿，内部补偿时会额外增加±1℃补偿误差）
●测量温漂：≤35PPm/℃（注：热电偶外接Cu50铜电阻进行补偿时，内部补偿时会额外增加温漂误差）
●采样周期：每秒采样12.5次；设置数字滤波参数FILt=0时，显示响应时间≤0.3秒
●控制周期： 0.24-300.0秒可调
●调节方式：
位式调节方式（回差可调）
AI人工智能调节，包含模糊逻辑PID调节及参数自整定功能的先进控制算法
10
●输出规格（模块化）：
继电器触点开关输出（常开+常闭）： 250VAC/1A 或30VDC/1A
可控硅无触点开关输出（常开或常闭）： 100~240VAC/0.2A（持续）， 2A（ 20mS瞬时，重复周期大于5S）
SSR电压输出： 12VDC/30mA (用于驱动SSR固态继电器)
可控硅触发输出：可触发5~500A的双向可控硅、 2个单向可控硅反并联连接或可控硅功率模块
线性电流输出： 0~10mA或4~20mA 可定义 (安装X3模块时输出电压≥10.5V； X5模块输出电压≥7V)
●报警功能：上限、下限、偏差上限、偏差下限等4种方式，***多可输出4路，有上电免除报警选择功能
●电磁兼容： IEC61000-4-4（电快速瞬变脉冲群） ±4KV/5KHz、 IEC61000-4-5（浪涌） 4KV及在10V/m高频电
磁场干扰下仪表不出现死机及I/O口误动作，测量值波动不超过量程的±5%
●隔离耐压：电源端、继电器触点及信号端相互之间 ≥2300V；相互隔离的弱电信号端之间 ≥600V
●电 源： 100~240VAC， -15%， +10% / 50~60Hz； 120-240VDC；或24VDC/AC， -15%， +10%
●电源消耗：≤0.5W（无任何输出或报警动作时）；***大功耗≤4W
●使用环境：温度-10~60℃；湿度≤90%RH
●面板尺寸： 96×96mm、 160×80mm、 80×160mm、 48×96mm、 96×48mm、 72×72mm、 48×48
●开口尺寸： 92×92mm、 152×76mm、 76×152mm、 45×92mm、 92×45mm、 68×68mm、 45×45
●插入深度：≤100mm
欢迎来电选型订购！厂家直销热线：李小姐 0592-5780311 18030056923
