LNG/L-CNG多功能合建站柱塞泵撬(系统)

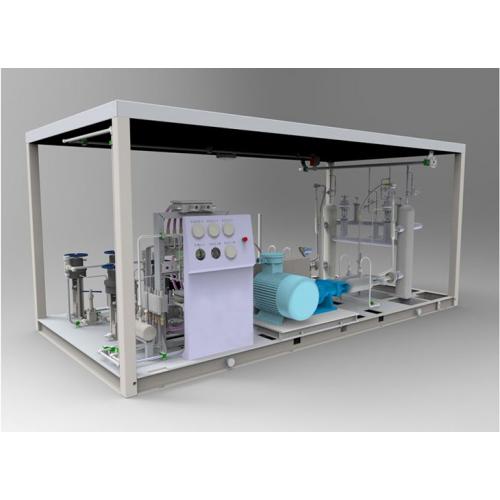

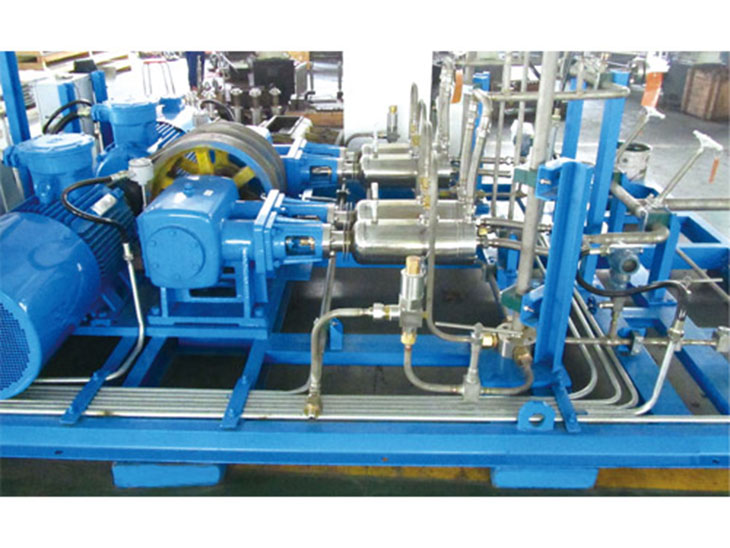

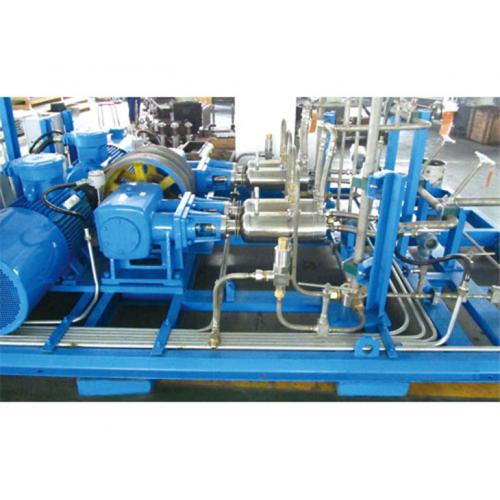

合建站柱塞泵撬

• 型号：

  单泵撬 双泵撬

•

•

•

• 简说一下柱塞泵型号中的每个字母数字代表什么意思，因为柱塞泵种类繁多，所以在这里只举二个有代表性的仅供参考。

  柱塞泵型号
  X X X C Y 14 - 1 B X
  ***个X表示柱塞泵的类型。
  第二个X表示柱塞泵的公称排量。
  第三个X表示柱塞泵的分类。其中：M表示定量，         S表示手动变量,   Y表示压力补偿变量，     MY表示定级变量，
                                 B表示电液比例变量， P表示恒压变量，  C表示机动（伺服）变量， D表示电动变量。
  C表示压力级别。C代表31.5MPa。
  Y表示泵；M表示马达。
  14表示缸体旋转式轴向柱塞泵（马达）。
  1表示***种结构代号。
  B表示技术改进代号，A,B,C。G为升速型。
  ***后一个X表示转向。无标记时正月元日正转泵，顺时针旋转。F表示为反转泵，逆时针旋转。转身从轴端看。

•

•

• 详细介绍    柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。


• A7V型变量柱塞泵型号

  A7V 160 LV 2.0 L Z F 0 0

  A7V表示柱塞泵的型号。

  160表示柱塞泵的规格（排量，ml/r）
  20  0-20.5ml/r       28     8.1-28.1ml/r    40  0-40.1ml/r
  55  15.8-54.8ml/r    58     0-58.5ml/r      80  23.1-80ml/r
  78  0-78ml/r         107    30.8-107        117    0-117ml/r
  160 46.1-160ml/r     250    0-250ml/r       355    0-355ml/r
  500 0-500ml/r

  LV表示变时方式：
  LV- 恒功率控制
  DR- 恒压控制
  EL- 电气比例控制
  HD- 液压控制
  MA- 手机控制（带手轮）

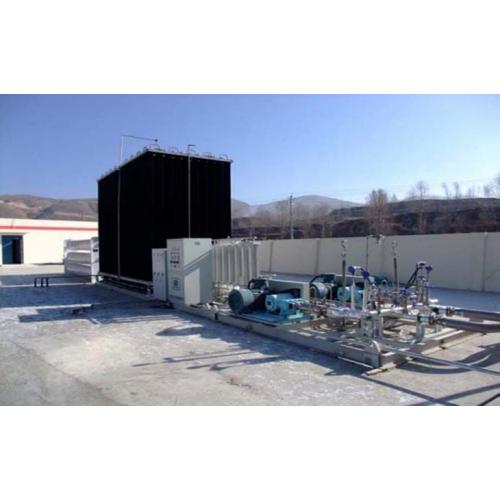

  柱塞泵在L-CNG加气站中的进液管路：
    储罐液体的排放口到柱塞泵的进液口的管路布局尽量简洁其间的距离尽可能短（一般距离控制在5米以内），管路上尽量减少不必要的阀门，液体每经过一个阀门就会产生以个压损，故配一个低温截止阀和一个紧急切断阀即可。管路从储罐液体排放口至泵的进液口应有向下倾斜的坡度，避免产生龙门虹吸管路，以造成管路的进液不畅。同时管路要进行严格的保冷处理，可以采用PPI发泡保冷，配以马蹄子和铝皮进行防水防腐处理，有条件的该管路采用真空管路，泵的进液管路的保冷效果直接影响到柱塞泵的使用效率，设计和布局时应该谨慎考虑和认真施工。


  2.0表示柱塞泵的系列：系列2.0 规格 20-160  系列5.1 规格250-500

  L表示转向。R表示顺时针，L表示逆时针。

  Z表示轴伸：P表示平键，国标GB1096-79
             Z表示花键，德标DIN5480
             S表示花键，国标GB3478.1-83

  F表示油口连接：规格20-500  F- 压力口 SAE法兰，在侧面。吸力口SAE法兰，在侧面。
                 规格20-160  G- 压力口 螺纹，在侧面。吸油口 SAE法兰，在侧面。

  O表示辅助元件：0表示没有辅助元件。M表示机械行程限位（对LV和DR），H表示液压行程限位，对(LV)。

  O表示表示辅助元件：0表示没有辅助元件。D表示带遥控压力截流，F表示遥控恒压控制（对LV、EL和HD所有规格）.

  柱塞泵输送的液体在大多数情况下是处于饱和状态的，在储罐向泵输送液体过程中，由于压损而使部分液体汽化，形成气腔，慢慢形成气蚀，直接影响到泵的工作效率和泵的使用寿命，因此泵的进液管路的正确安装就显得十分重要了。
