[新品] 齿式联轴器 NGCL型带制动轮鼓形齿式联轴器(NGGL1-NGCL14)

  泊头市集大机械加工厂专业生产-NGCL型带制动轮鼓形齿式联轴器

NGCL型带制动轮鼓形齿式联轴器介绍：

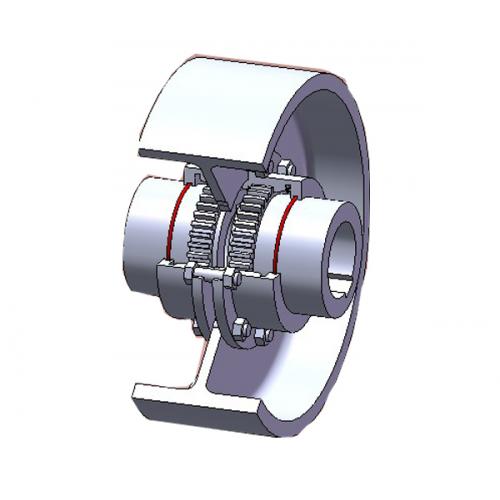

  NGCL型带制动轮鼓形齿式联轴器分为A型（宽型）和B型（窄型），属于刚挠性联轴器整体分为五部分，由两个齿数相同的内齿圈、两个带外齿的凸缘半联轴器和制动轮组成。制动轮是独立的一件，制动轮里面中间位置带有铁板，铁板中间带有圆孔，圆孔周围打有几个小孔，用铰制孔螺栓把两个半联轴器内齿圈和铁板连接在一起，制动轮外面做调质蘸火处理，制动轮损坏时可以随时更换，制动轮起到减速，刹车的作用。

NGCL型带制动轮鼓形齿式联轴器标记示例：

NGCL6型带制动轮鼓形齿式联轴器

主动端：Z1型轴孔，A型键槽，d2=60mm，L=107mm

从动端：J1型轴孔，A型键槽，d2=60mm，L=107mm

即NGCL6-Z160*107/J160*107 JB/ZQ4644-97

NGCL型带制动轮鼓形齿式联轴器相关参数：

  1、规格：NGCL1-NGCL13

  2、公称转矩：355-100000N.m

  3、许用转速：4000-950r.min

  4、轴孔直径：20-250mm

  5、轴孔长度：38-410mm

  6、外圆直径：103-462mm

  7、重量：7-850kg

  8、材质：45#圆钢，铸钢，锻钢。

  泊头市集大机械加工厂所生产的NGCL型带制动轮鼓形齿式联轴器品种齐全、质量优良、使用稳定、价格合理。在众多的联轴器厂家里享誉盛名，我们承诺所售产品均实行三包、代办运输，为满足广大用户需要，我厂承接各类非标联轴器的设计、制造。如需了解更多信息请浏览：http://www.btjida.com
