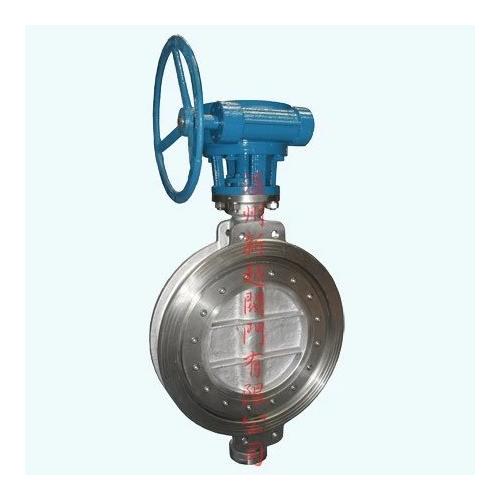

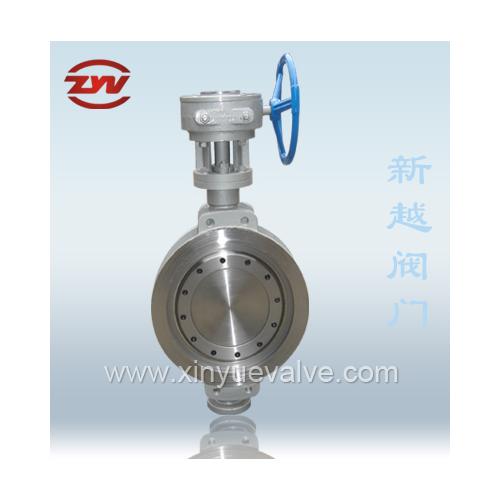

[促销] 对夹连接金属密封 对夹式不锈钢蝶阀 手动对夹式蝶阀(D373H)

温州新越阀门有限公司
联系人 何过勤
地区 浙江省 温州市
联系方式 请登录后查看
告诉我在“CCEN化工设备网”看到，将给您优惠！
产品参数
详细信息

主要外形及连接尺寸
公称
通径
DN
外 形 尺 寸 连 接 尺 寸
L H D373H  PN0.6MPa  PN1.0MPa
H1 A1 B1 D1  Z-d  D1  Z-d
50 43 112 350 180 200 110 4-14 125 4-18
65 46 115 370 180 200 130 4-14 145 4-18
80 64 120 380 180 200 150 4-18 160 8-18
100 64 138 420 180 200 170 8-18 180 8-18
125 70 164 460 180 200 200 8-18 210 8-18
150 76 175 555 270 280 225 8-18 240 8-22
200 89 208 605 270 280 280 12-18 295 8-22
250 114 243 680 270 280 335 12-22 350 12-22
300 114 283 800 380 420 395 12-22 400 12-22
350 127 310 835 380 420 445 16-22 460 16-22
400 140 340 915 450 470 495 16-22 515 16-26
450 152 380 960 480 490 550 16-22 565 20-26
500 152 410 1020 480 490 600 20-22 620 20-26
600 178 470 1225 480 490 705 20-26 725 20-30
700 229 550 1355 640 660 810 24-26 840 24-30
800 241 640 1470 640 660 902 24-30 950 24-33
900 241 710 1545 750 860 1020 24-30 1050 28-33
1000 300 770 1795 850 900 1120 28-30 1160 28-36
1200 360 890 1965 850 900 1340 32-33 1380 32-39



公称
通径
DN
外 形 尺 寸 连 接 尺 寸
L H D373H  PN1.6MPa  PN2.5MPa
H1 A1 B1 D1  Z-d  D1  Z-d
50 43 112 350 180 200 125 4-18 125 4-18
65 46 115 370 180 200 145 4-18 145 8-18
80 49 120 380 180 200 160 8-18 160 8-18
100 56 138 420 180 200 180 8-18 190 8-22
125 64 164 460 180 200 210 8-18 220 8-26
150 70 175 555 270 280 240 8-22 250 8-26
200 71 208 605 270 280 295 12-22 310 12-26
250 76 243 680 270 280 335 12-26 370 12-30
300 83 283 825 380 420 410 12-26 430 16-30
350 92 310 900 380 420 470 16-26 490 16-33
400 102 340 980 450 470 525 16-30 550 16-36
450 114 380 1030 480 490 585 20-30 600 20-36
500 127 410 1105 480 490 650 20-33 660 20-36
600 154 470 1310 480 490 770 20-36 770 20-39
700 165 550 1435 640 660 840 24-36 875 24-42
800 190 640 1605 640 660 950 24-39 990 24-48
900 203 710 1745 750 860 1050 28-39 1090 28-48
1000 216 770 1885 850 900 1170 28-42 1210 28-56
1200 254 890 2105 850 900 1390 32-48 1420 32-56



公称
通径
DN
外 形 尺 寸 连 接 尺 寸
L H   L

50 43 112 50 43 112 50 43
65 46 115 65 46 115 65 46
80 49 120 80 49 120 80 49
100 56 138 100 56 138 100 56
125 64 164 125 64 164 125 64
150 70 175 150 70 175 150 70
200 71 208 200 71 208 200 71
250 76 243 250 76 243 250 76
300 83 283 300 83 283 300 83
350 92 310 350 92 310 350 92
400 102 340 400 102 340 400 102
450 114 380 450 114 380 450 114
500 127 410 500 127 410 500 127
