WGT型接中间套鼓形齿式联轴器(WGT型)

  泊头市集大机械加工厂自建厂以来秉承“诚信经营、用心服务”的理念，为广大用户提供优质的产品和服务。为了更好的为用户服务，我厂现已从联轴器的研发、生产、销售及售后构成了一条龙服务，让您无后顾之忧。

  集大机械欢迎新老客户来我厂参观、指导、洽谈业务！更多信息请浏览：http://www.btjida.com

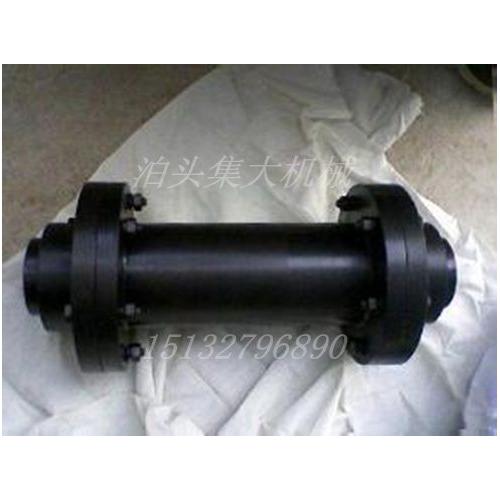

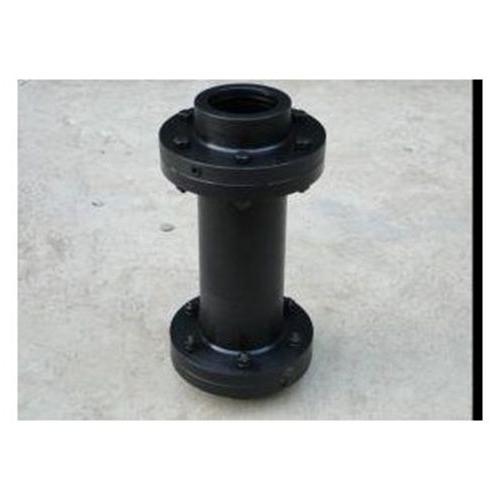

  WGT型接中间套鼓形齿式联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套，在左右轴套的端部设置有鼓形齿，套在左右轴套外围的联接套内，通过其内齿与轴套上的鼓形齿相啮合，左右轴套的端部设置有连接法兰，连接法兰和联接套之间中间添加一加长轴套，连接法兰与联接套通过穿接螺栓连接固定。

  WGT型接中间套鼓形齿式联轴器属于刚挠性联轴器，鼓形齿式联轴器就是将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿式联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。

键联接的联轴器的标记方法应符合GB3852的规定。

标记示例：

主动端：Y型轴孔，A型键槽,d1=50mm，L=112mm

从动端：Y型轴孔，A型键槽,d2=50mm，L=112mm

中间套长度H=300mm的Ⅰ型WGT6联轴器：

WGT6联轴器50*112-300 JB/T7004-93

过盈配合油压装卸的无键联接的联轴器按JB/T6136的规定，其标记方法，在轴孔直径前面加"U"表示

例1：主动端：Y型轴孔，过盈配合油压装卸，d1=90mm，L=172mm

从动端：Y型轴孔，过盈配合油压装卸，d2=100mm，L=212mm

中间套长度H=500MM的Ⅰ型WGT6联轴器：

WGT6联轴器U90*172/U100*212-500
