尺寸

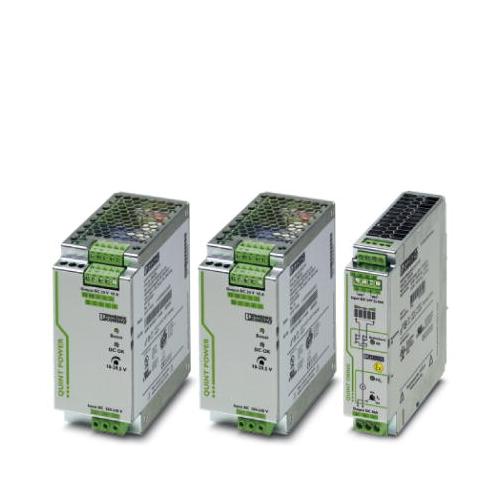

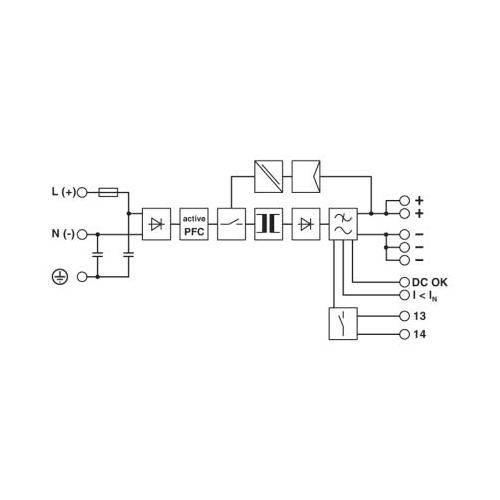

电源 - QUINT-PS/1AC/24DC/10 - 2866763
宽度 60 mm
高度 130 mm
深度 125 mm
备用端子宽度 122 mm
备用端子高度 130 mm
备用装配视图 63 mm
环境条件
保护等级 IP20
环境温度（运行） -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
环境温度（存放/运输） -40 °C ... 85 °C
允许的***大相对湿度（操作） ≤ 95 % (25°C时，无冷凝)
抗干扰 EN 61000-6-2:2005
***大高度 5000 m
输入数据
额定输入电压范围 100 V AC ... 240 V AC
110 V DC ... 250 V DC
输入电压范围 85 V AC ... 264 V AC
90 V DC ... 350 V DC (UL 508: ≤ 300 V DC)
介电强度 ***大 300 V AC
AC频率范围 45 Hz ... 65 Hz
DC频率范围 0 Hz
PE放电电流 < 3.5 mA
电耗量 2.2 A (120 V AC)
1.3 A (230 V AC)
2.5 A (110 V DC)
1.2 A (220 V DC)
冲击电涌电流 < 15 A (典型)
电源故障旁路 > 36 ms (120 V AC)
> 36 ms (230 V AC)
输入熔断器 10 A (慢熔断，内部)
选择合适的保险丝 10 A ... 20 A (AC: 特性B、C、D、K)
保护名称 瞬态电涌保护
保护电路/组件 压敏电阻，气体放电管
电源 - QUINT-PS/1AC/24DC/10 - 2866763
输出数据
额定输出电压 24 V DC ±1 %
输出电压（USet）的设置范围 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)
额定输出电流（IN） 10 A (-25°C ... 60°C，UOUT = 24 V DC)
POWER BOOST (IBoost) 15 A (-25°C ... 40°C恒定，UOUT = 24 V DC )
选择性熔断 (ISFB) 60 A (12毫秒)
衰减 60 °C ... 70 °C (2.5%/K)
并连 是，用于冗余和增加容量
串连 是
控制偏差 < 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
残波 < 50 mVSS (额定值)
输出功率 240 W
典型响应时间 < 0.15 s
***大空转功耗 9.1 W
***大额定负载功率损耗 22 W
电源 - QUINT-PS/1AC/24DC/10 - 2866763
概述
净重 1.1 kg
效率 > 92.5 % (230V AC和额定值)
绝缘电压输入／输出 4 kV AC (类型测试)
2 kV AC (常规测试)
保护等级 I
MTBF (IEC 61709, SN 29500) > 940000 h (25 °C)
> 530000 h (40°C)
> 230000 h (60°C)
安装位置 水平DIN导轨NS35，EN60715
组装说明 可并排安装；水平间距5 mm，如有有源元件需增加15 mm，垂直间距50 mm
电源 - QUINT-PS/1AC/24DC/10 - 2866763
连接数据，输入
连接方式 可插拔螺钉连接
刚性导线***小横截面 0.2 mm²
刚性导线***大横截面 2.5 mm²
柔性导线***小横截面 0.2 mm²
柔性导线***大横截面 2.5 mm²
***小导线横截面AWG 16
***大导线横截面AWG 12
剥线长度 7 mm
螺纹 M3
连接数据，输出
连接方式 可插拔螺钉连接
刚性导线***小横截面 0.2 mm²
刚性导线***大横截面 2.5 mm²
柔性导线***小横截面 0.2 mm²
柔性导线***大横截面 2.5 mm²
***小导线横截面AWG 16
***大导线横截面AWG 12
剥线长度 7 mm
螺纹 M3
电源 - QUINT-PS/1AC/24DC/10 - 2866763
信号显示的连接数据
刚性导线***小横截面 0.2 mm²
刚性导线***大横截面 2.5 mm²
柔性导线***小横截面 0.2 mm²
柔性导线***大横截面 2.5 mm²
***小导线横截面AWG 16
***大导线横截面AWG 12
螺纹 M3
标准和规范
电磁兼容性 符合EMC 条例2004/108/EC
电击 18 ms，30g，在每个空间方向（符合IEC 60068-2-27）
发射干扰 EN 55011 (EN 55022)
抗干扰 EN 61000-6-2:2005
连接符合标准 CSA
标准/规程 EN 61000-4-2
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
标准——电气安全 IEC 60950-1/VDE 0805 (SELV)
标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装 EN 50178/VDE 0160 (PELV)
标准——安全超低电压 IEC 60950-1 (SELV) 和 EN 60204-1 (PELV)
标准——安全绝缘 DIN VDE 0100-410
标准——主协波电流限值 EN 61000-3-2
标准 - 设备安全 BG （设计测试）
标准——用于医疗的认证 IEC 60601-1，2 x MOOP
造船工业许可 Germanischer Lloyd（EMC 1），ABS，LR，RINA，NK，DNV，BV
UL认证 UL，UL 508
UL/C-UL认证UL 60950-1
UL ANSI/ISA-12.12.01 I级，Ⅱ类，A，B，C，D组（危险区域）
DeviceNet认证 DeviceNet™ 电源一致性测试
振动（操作） < 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）
15 Hz ... 150 Hz、2.3g、90 min。
低压指令 符合LV 条例2006/95/EC
认证——适用于半导体工业的需求，符合干线压降 SEMI F47-0706 一致性证书
信息技术设备 - 安全（CB认证体系） CB认证
轨道应用 EN 50121-4
电涌电压类别 (EN 62477-1) III
分类
eCl@ss
eCl@ss 4.0 27040702
eCl@ss 4.1 27040702
eCl@ss 5.0 27049002
eCl@ss 5.1 27049002
eCl@ss 6.0 27049002
eCl@ss 7.0 27049002
eCl@ss 8.0 27049002
eCl@ss 9.0 27040701
ETIM
ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002540
电源 - QUINT-PS/1AC/24DC/10 - 2866763
UNSPSC
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121004
