涡街流量计设计原理

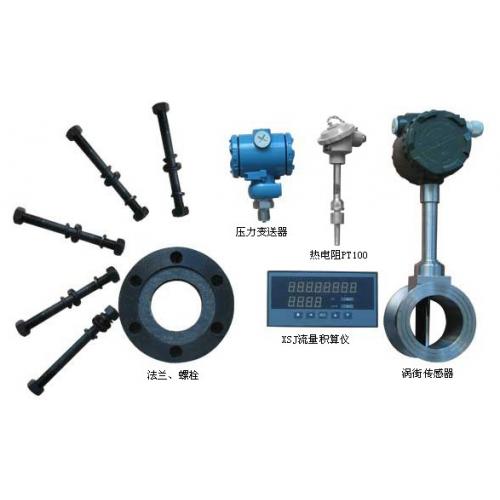

LUGB涡街流量计由涡街流量计和显示仪表组成，组成后的涡街流量计形成：蒸汽计量仪表、气体计量仪表、液体计量仪表，与现场显示仪组合后，成为智能一体化涡街流量计，分别用于计量饱和蒸汽流量、计量过热蒸汽流量、计量各种化学气体流量和计量各种液体流量（包括计量腐蚀性液体流量）。
当管道中液体介质通过漩涡发生体（三角柱）时，由于局部流速加速而产生旋涡现象，此旋涡分成两列交替的出现，这种旋涡列被称为卡门涡街。
卡门涡街的释放频率与三角柱宽度尺寸和流体的流动速度有关，而与介质的温度、压力等特性参数无关。可用下式表示：斯特罗哈尔数是涡街流量计的重要参数，它只与介质的雷诺数Re有关。只要管道内介质的雷诺数保持在2×104至7×106范围内，斯特罗哈尔数St便保持为一个常数，这样便可通过测量旋涡频率信号检测出流体介质的流速，再通过介质的流速计算出介质的流量。
涡街流量计技术参数
公称通径：DN15~DN1500；
使用范围：
气体：空气、二氧化碳、氧气、氮气、煤气、天然气和其他化学气体等，
液体：水、高温水、油、食品液、化学液等，
蒸汽：饱和蒸汽、过热蒸汽；
可测介质温度;
防爆介质：-40℃~100℃，
低温介质：-40℃~100℃，
中温介质：-40℃~280℃，
高温介质：-40℃~350℃；
公称压力：
低压：≤1.6MPa、≤2.5Mpa,
中压：≤4Mpa、≤6.3Mpa,
高压：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；
精度等级：
测量液体：1级（0.5级可协议订货）
测量气体：1.5级（1级可协议订货）
测量蒸汽：1.5级（1级可协议订货）
流速范围：请参考
液体工况下流量测量范围表、气体工况下流量测量范围表、饱和蒸汽质量流量测量范围表
输出信号：
1.电压脉冲：低电平≤1V，高电平≥6V
2.标准电流：4~20mA
供电电源：
1.电压脉冲输出： 12VDC/24VDC
2.4~20mA标准电流输出：24VDC
现场液晶显示：3.6V 1号1节锂电池供电，使用寿命大于2年；
环境温度：-30℃~ 55℃
相对湿度：5％~90％
表体材料：304、1Cr18Ni9Ti,其他材质可协议供货；
防护等级：IP65，IP67；
防爆等级：ExiaIICT4；
涡街流量计特点及应用
特点：
1.测量精度高，量程宽；
2.测量介质广泛，可测量液体、气体和蒸汽；
3.工作温度高，介质温度可达350℃；
4.无运动部件，无磨损，可靠性高；
5.表体采用不锈钢材料，美观、耐腐蚀。
应用：
广泛应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
工况流量范围 （m3/h）
|
公称通径DN
（mm）
|
流量范围 （m3/h）
|
|
液体
|
气体
|
蒸汽
|
|
15
|
0.4—4
|
4—30
|
3.2—18
|
|
20
|
0.7—7
|
6—40
|
5—32
|
|
25
|
1—10
|
11—70
|
9—60
|
|
32
|
1.5—15
|
17—150
|
15—130
|
|
40
|
2—25
|
24—240
|
20—200
|
|
50
|
3—45
|
37—370
|
32—320
|
|
65
|
5.5—75
|
65—650
|
55—540
|
|
80
|
8.5—110
|
95—950
|
81—810
|
|
100
|
16—180
|
150—1500
|
130—1300
|
|
125
|
25—270
|
245—2400
|
200—2000
|
|
150
|
35—350
|
360—3600
|
290—2900
|
|
200
|
60—600
|
600—6000
|
550—5000
|
|
250
|
90—900
|
900—9000
|
800—8000
|
|
300
|
135—1350
|
1350—13500
|
1150—11500
|
|
350
|
185—1850
|
1850—18500
|
1550—15500
|
|
400
|
240—2400
|
2400—24000
|
2100—21000
|
|
450
|
300—3000
|
3000—30000
|
2600—26000
|
|
500
|
380—3800
|
3800—38000
|
3300—33000
|
|
600
|
550—5500
|
5500—55000
|
5100—51000
|
|
700
|
750—7500
|
7500—75000
|
7000—70000
|
|
800
|
950—9500
|
9500—95000
|
9000—90000
|
|
900
|
1200—12000
|
12000—137000
|
11000—110000
|
|
1000
|
1400—1400
|
14000—140000
|
13500—135000
|
|
1200
|
2000—20000
|
20000—200000
|
19500—195000
|
|
1300
|
2200-22000
|
22000-220000
|
21000-210000
|
|
1400
|
2750-27500
|
27500-275000
|
27000-270000
|
|
1500
|
3150-31500
|
31500-315000
|
31000-310000
|
