M系列气液增压泵

M系列气液增压泵采用内置式单气控两位四通阀实现泵的自动往复运动，该系列产品为我公司消化吸收国外同类型产品后按照我国标准设计制造的产品。气驱部分全部采用铝合金并氧化处理，泵头根据介质不同可选用碳钢或不锈钢。
该系列产品的驱动活塞直径为80mm，使用气压≤8bar。该系列泵具有以下特点：
◆重量轻，携带方便 ◆流量大、压力范围广 ◆易于控制，手动控制到自动控制均可实现
◆适用于绝大部分液体 ◆无需用电，可用于危险场合 ◆易于维护

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
M4	4:1	32	464	15.36	G3/8	NPT 1	NPT 1/2	4.8
M10	10:1	80	1160	7.15	G3/8	NPT 3/4	NPT 1/2	4.3
M16	16:1	128	1856	4.59	G3/8	NPT 1/2	NPT 1/2	4.2
M30	30:1	240	3480	2.53	G3/8	NPT 1/2	NPT 3/8	4.2
M44	44:1	352	5104	1.41	G3/8	NPT 3/8	NPT 3/8	4.1
M64	64:1	512	7424	0.95	G3/8	NPT 3/8	NPT 3/8	4.1
M100	100:1	800	11600	0.64	G3/8	NPT 3/8	NPT 3/8	4.1
M170	170:1	1360	19720	0.37	G3/8	NPT 3/8	M14*1.5	4.1

*增压比为驱动活塞面积/液压柱塞面积
*出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及***大允许值)
*流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量
*液泵运行所需的***小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力

MD系列气液增压泵

MD系列泵为单驱动头双作用泵，其特性同M系列泵相同，但与同规格M系列泵相比，脉冲小且其流量比M
系列单作用泵提高50%。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
MD30	30:1	240	3480	4.09	G3/8	NPT 1/2	NPT 3/8	5.1
MD44	44:1	352	5104	2.42	G3/8	NPT 3/8	NPT 3/8	5.1
MD64	64:1	512	7424	1.68	G3/8	NPT 3/8	NPT 3/8	5.1
MD100	100:1	800	11600	1.01	G3/8	NPT 3/8	NPT 3/8	5.1
MD170	170:1	1360	19720	0.59	G3/8	NPT 3/8	M14*1.5	5.1

M**-2系列泵为单作用双驱动头增压泵，与M系列泵相比，它能够在相同空气驱动压力下产生双倍的输出压力。

M**-3系列气液增压泵

M**-3系列泵为单作用三驱动头增压泵，与M系列泵相比，它能够在相同空气驱动压力下产生3倍的输出压
力。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
M100-2	200:1	1600	23200	0.41	G3/8	NPT 1/4	M14*1.5	6.1
M170-2	340:1	2720	39440	0.23	G3/8	NPT 1/4	M14*1.5	6.1
M100-3	300:1	2400	34800	0.26	G3/8	NPT 1/4	M14*1.5	7.1
M170-3	510:1	4080	59160	0.13	G3/8	NPT 1/4	M14*1.5	7.1

L系列气液增压泵

L系列气液增压泵采用嵌入式单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。
接液部分材质根据介质不同选碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。本系列驱动活塞直径为100mm，***大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
L6	6:1	48	696	16.57	G3/8	NPT 1/2	NPT 1/2	4.8
L16	16:1	128	1856	6.47	G3/8	NPT 1/2	NPT 1/2	4.3
L25	25:1	200	2900	4.14	G3/8	NPT 1/2	NPT 3/8	4.3
L50	50:1	400	5800	2.03	G3/8	NPT 3/8	NPT 3/8	4.3
L68	68:1	544	7888	1.49	G3/8	NPT 3/8	NPT 3/8	4.2
L100	100:1	800	11600	1.03	G3/8	NPT 3/8	NPT 3/8	4.2
L150	150:1	1200	17400	0.66	G3/8	NPT 3/8	NPT 3/8	4.2
L270	270:1	2160	31320	0.37	G3/8	NPT 1/4	M14*1.5	4.2

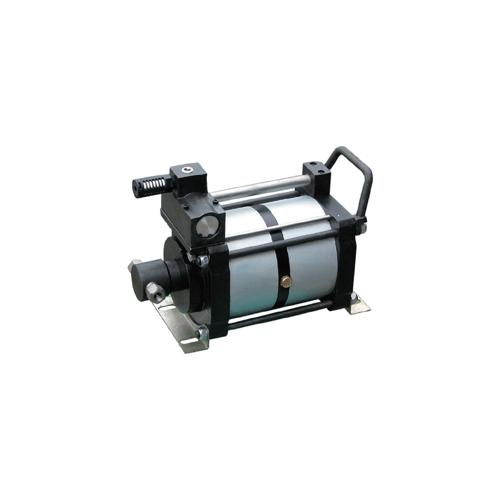

S系列气液增压泵

S系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。
接液部分材质根据介质不同选碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。本系列驱动活塞直径125mm。
***大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
S9	9:1	72	1044	16.95	G1/2	NPT 3/4	NPT 1/2	7.2
S17	17:1	136	1972	9.53	G1/2	NPT 1/2	NPT 1/2	7.1
S25	25:1	200	2900	6.62	G1/2	NPT 1/2	NPT 1/2	7.1
S39	39:1	312	4524	4.26	G1/2	NPT 1/2	NPT 3/8	7.1
S60	60:1	480	6960	2.64	G1/2	NPT 1/2	NPT 3/8	7.1
S80	80:1	640	9280	2.07	G1/2	NPT 1/2	NPT 3/8	7.1
S108	108:1	864	12528	1.52	G1/2	NPT 1/2	NPT 3/8	7.1
S150	150:1	1200	17400	1.06	G1/2	NPT 3/8	M14*1.5	7.1
S240	240:1	1920	27840	0.67	G1/2	NPT 1/4	M14*1.5	7.0

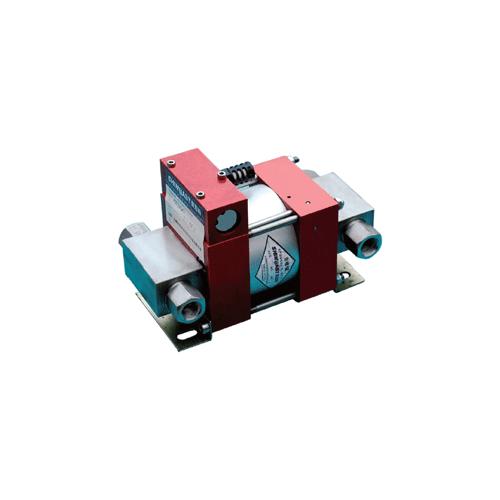

SD系列气液增压泵

SD系列泵为单驱动头双作用泵，其特性同S系列泵相同，但与同规格S系列泵相比，脉冲小且其流量比S系列单作用泵提高50%。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
SD9	9:1	72	1044	30.14	G1/2	NPT 3/4	NPT 1/2	8.7
SD17	17:1	136	1972	17.11	G1/2	NPT 1/2	NPT 1/2	8.6
SD25	25:1	200	2900	11.89	G1/2	NPT 1/2	NPT 1/2	8.6
SD39	39:1	312	4524	7.53	G1/2	NPT 1/2	NPT 3/8	8.6
SD60	60:1	480	6960	4.82	G1/2	NPT 1/2	NPT 3/8	8.6
SD80	80:1	640	9280	3.69	G1/2	NPT 1/2	NPT 3/8	8.6
SD108	108:1	864	12528	2.71	G1/2	NPT 1/2	NPT 3/8	8.6
SD150	150:1	1200	17400	1.88	G1/2	NPT 3/8	M14*1.5	8.6
SD240	240:1	1920	27840	1.20	G1/2	NPT 1/4	M14*1.5	8.5

G系列气液增压泵

G系列气液增压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。
接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。本系列驱动活塞直径为160mm。
***大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
G6	6:1	48	696	29.91	G1/2	NPT 1/2	NPT 1/2	12.7
G10	10:1	80	1160	18.84	G1/2	NPT 1/2	NPT 1/2	12.7
G16	16:1	128	1856	12.42	G1/2	NPT 1/2	NPT 1/2	12.7
G28	28:1	224	3248	7.11	G1/2	NPT 1/2	NPT 3/8	12.2
G40	40:1	320	4640	4.89	G1/2	NPT 1/2	NPT 3/8	12.2
G64	64:1	512	7424	3.08	G1/2	NPT 1/2	NPT 3/8	12.2
G80	80:1	640	9280	2.44	G1/2	NPT 1/2	NPT 3/8	12.2
G100	100:1	800	11600	1.92	G1/2	NPT 1/2	NPT 3/8	12
G130	130:1	1040	15080	1.47	G1/2	NPT 1/2	M14*1.5	12
G175	175:1	1400	20300	1.14	G1/2	NPT 1/2	M14*1.5	12
G255	255:1	2040	29580	0.75	G1/2	NPT 1/4	M14*1.5	12
G400	400:1	3200	46400	0.48	G1/2	NPT 1/4	M14*1.5	12

GD系列气液增压泵

GD系列泵为单气动头双作用泵，其特性同M系列泵相同，但与同规格G系列泵相比，脉冲小且其流量比M系列单作用泵提高50%。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
GD6	6:1	48	696	48.60	G1/2	NPT 1/2	NPT 1/2	15.2
GD10	10:1	80	1160	30.61	G1/2	NPT 1/2	NPT 1/2	15.2
GD16	16:1	128	1856	19.73	G1/2	NPT 1/2	NPT 1/2	15.2
GD28	28:1	224	3248	11.30	G1/2	NPT 1/2	NPT 1/2	14
GD40	40:1	320	4640	7.69	G1/2	NPT 1/2	NPT 1/2	14
GD64	64:1	512	7424	4.94	G1/2	NPT 1/2	NPT 3/8	14
GD80	80:1	640	9280	3.96	G1/2	NPT 1/2	NPT 3/8	14
GD100	100:1	800	11600	3.13	G1/2	NPT 1/2	NPT 3/8	13.8
GD130	130:1	1040	15080	2.40	G1/2	NPT 1/2	M14*1.5	13.8
GD175	175:1	1400	20300	1.81	G1/2	NPT 3/8	M14*1.5	13.8
GD255	255:1	2040	29580	1.23	G1/2	NPT 1/4	M14*1.5	13.8
GD400	400:1	3200	46400	0.79	G1/2	NPT 1/4	M14*1.5	13.8

G-2系列气液增压泵

G-2系列泵为单作用双驱动头增压泵，与G系列泵相比，它能够在相同空气驱动压力下产生2倍的输出压力。

型号	增压比	出口压力		流量 L/min	接口尺寸			净重 Kg
型号	增压比	bar	psi	流量 L/min	驱动口	入口	出口	净重 Kg
G130-2	260:1	2080	30160	1.29	G1/2	NPT 1/4	M14*1.5	16.5
G175-2	350:1	2800	40600	0.94	G1/2	NPT 1/4	M14*1.5	16.5
G255-2	510:1	4080	59160	0.65	G1/2	NPT 1/4	M14*1.5	16.5
G400-2	800:1	6400	92800	0.42	G1/2	NPT 1/4	M14*1.5	16.5
