一、产品概述
WQ

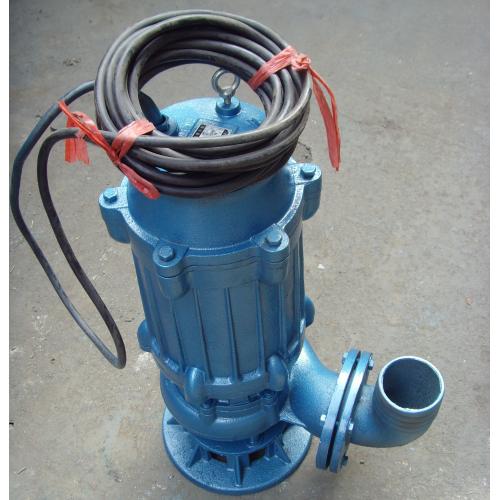

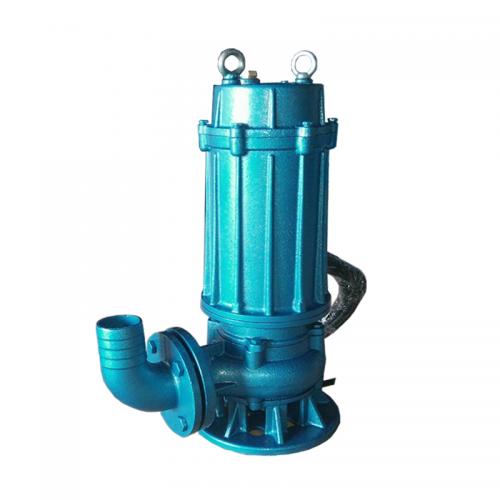

潜水式排污泵主要部件由叶轮、泵体、底座潜水电机组成。水泵和电机是同一根轴，由于水泵位于整个排污泵***下端，它能***大限度抽吸地面积余污水。叶轮为双流道设计，大大的提高了污物的过流能力，能有效的通过直径为泵口径50%的固体颗粒。产品执行Q/TBJW2-2003
《污水污物潜水电泵》标准。
二、产品特点
1、电缆耐用、防水：耐污重型橡套软电缆，树脂灌注，压紧固定，绝无拉松，长久可靠。
2、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全。
3、多道检测，多道保护：油水探头，浮子开关，均能实时检测，并能实现报警、停机、保留故障信号等功能，使潜水电机安全可靠。
4、过流能力强：双流道设计，确保泵运行效率高且无堵塞。
5、维修方便：采用双导轨的耦合装置，使泵起降时无需水下操作，维护便捷，省时省工。
三、工作条件
流量范围：
2～1500m3/h
扬程范围：3～45m
转速n：970～2900r/min
环境温度T：≤+40℃
介质温度：－15℃～+60℃
介质密度：≤1.3X103kg/m3
介质PH值范围：5～9
系统***高工作压力：≤0.6Mpa
使用条件
1、 无堵塞潜水排污泵介质温度不超过60℃，介质重度为11.3×103kg/m3，PH值在59范围内。
2、 无内自流循环冷却系统的泵，电机部分露出液面不得超过1/2。
3、 本无堵塞潜水排污泵主要零件材料为铸铁，所以不能应用于抽送高度腐蚀液体。
![]()
|
QW（WQ）型无堵塞潜水排污泵性能参数
|
|
|
|
|
|
|
|
|
|
|
|
|
序 号
|
型 号
|
口 径（mm）
|
流 量
（m3/h）
|
扬 程
（m）
|
转 速（r/min）
|
功 率
（kw）
|
效 率
（%）
|
水泵电器控制器
|
自动耦合器配WQ
|
|
1
|
25QW8-22-1.1
|
25
|
8
|
22
|
2825
|
1.1
|
38.1
|
QZD-1.1
|
/
|
|
2
|
32QW12-15-1.1
|
32
|
12
|
15
|
2825
|
1.1
|
40
|
QZD-1.1
|
/
|
|
3
|
40QW15-15-1.5
|
40
|
15
|
15
|
2840
|
1.5
|
45.1
|
QZD-1.5
|
40
|
|
4
|
40QW15-30-2.2
|
40
|
15
|
30
|
2840
|
2.2
|
18
|
QZD-2.2
|
40
|
|
5
|
50QW20-7-0.75
|
50
|
20
|
7
|
1390
|
0.75
|
54
|
QZD-0.75
|
40
|
|
6
|
50QW10-10-0.75
|
50
|
10
|
10
|
1390
|
0.75
|
56
|
QZD-0.75
|
50
|
|
7
|
50QW20-15-1.5
|
50
|
20
|
15
|
2840
|
1.5
|
55
|
QZD-1.5
|
50
|
|
8
|
50QW15-25-2.2
|
50
|
15
|
25
|
2840
|
2.2
|
56
|
QZD-2.2
|
50
|
|
9
|
50QW18-30-3
|
50
|
18
|
30
|
2880
|
3.0
|
58
|
QZD-3.0
|
50
|
|
10
|
50QW25-32-5.5
|
50
|
25
|
32
|
2900
|
5.5
|
53
|
QZD-5.5
|
50
|
|
11
|
50QW20-40-7.5
|
50
|
20
|
40
|
2900
|
7.5
|
55
|
QZD-7.5
|
50
|
|
12
|
65QW25-15-2.2
|
65
|
25
|
15
|
2840
|
2.2
|
52
|
QZD-2.2
|
50
|
|
13
|
65QW37-13-3
|
65
|
37
|
13
|
2880
|
3.0
|
55
|
QZD-3.0
|
65
|
|
14
|
65QW25-30-4
|
65
|
25
|
30
|
2890
|
4.0
|
58
|
QZD-4.0
|
65
|
|
15
|
65QW30-40-7.5
|
65
|
30
|
40
|
2900
|
7.5
|
56
|
QZD-7.5
|
65
|
|
16
|
65QW35-50-11
|
65
|
35
|
50
|
2930
|
11
|
60
|
QZD-11
|
65
|
|
17
|
65QW35-60-15
|
65
|
35
|
60
|
2930
|
15
|
63
|
QZD-15
|
65
|
|
18
|
80QW40-7-2.2
|
80
|
40
|
7
|
1420
|
2.2
|
52
|
QZD-2.2
|
65
|
|
19
|
80QW43-13-3
|
80
|
43
|
13
|
2880
|
3.0
|
50
|
QZD-3.0
|
80
|
|
20
|
80QW40-15-4
|
80
|
40
|
15
|
2890
|
4.0
|
57
|
QZD-4.0
|
80
|
|
21
|
80QW65-25-7.5
|
80
|
65
|
25
|
2900
|
7.5
|
56
|
QZD-7.5
|
80
|
|
22
|
100QW80-10-4
|
100
|
80
|
10
|
1440
|
4.0
|
62
|
QZD-4.0
|
80
|
