我们的***技术和中国的工频变压器技术/欧美技术对比
1）效率高、可靠性好。LLC谐振变换器的***低效率是92％，并且不怕输出高压短路，适应电网电压的剧烈变化；而工频变压器效率只能达到75％；输出高压一旦短路（几百毫秒级），输出二极管就会短路，短路时间超过十分钟就会烧毁变压器。
2）加热功率连续可调。变压器不能按照加热工件的要求调整功率，这在工程设备中是***头痛的，影响产品的成品率。LLC谐振变换器可调范围是5％－100％，轻松解决调整输出功率问题。
3）通过模块的高压并联均流技术，轻松实现功率提升，2KW-3KW的磁控管使用TL12-GW-300电源，可以直接并联满功率运行。
4）微波设备管理实现自动化。

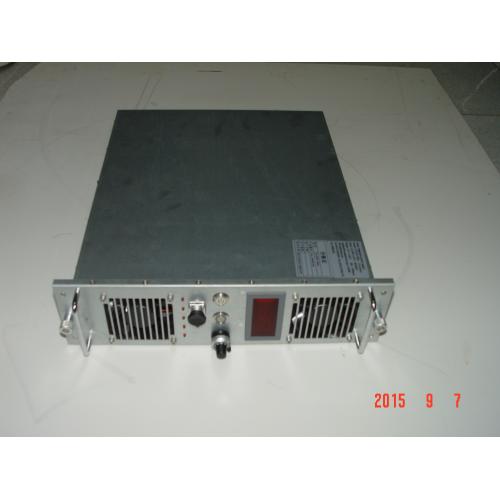

TL3KW-A1000磁控管电源技术指标
|
型号
|
TL3KW-A1000
|
|
***大输入电功率
|
7.0KW
|
|
额定输入电压/电流
|
三相AC380V+15% 8A－10A
|
|
功率因数
|
500mA-1000mA >0.95 （全功率范围＞0.85）
|
|
额定输出电压（负高压）
|
3.8KV—5.5KV n＞95％
|
|
额定输出电流
|
1000mA
|
|
输出电流调整范围
|
300mA --1000mA
|
|
阳极电流精度
|
＜±4% 24h
|
|
阳级电流缓升时间
|
10秒（灯丝预热10秒之后）
|
|
灯丝电源(独立)
|
DC20A n＞88％
|
|
阳极电流控制方式
|
电压型：0V-5.0V (模拟量控制) 电流型：０－２０mＡ(模拟量控制)
|
|
|
|
|
前面板指示灯
|
1、缺相 2、过温 3、磁控管失效4、风机故障5、交流电超压
|
|
|
|
|
工作环境温度
|
-20℃ ~ +45℃
|
|
|
|
|
控制系统
|
微机控制
（选装）
|
485通讯:1)阳极电流信号 2)阴极电压信号 3)磁控管故障信号
4)超温度信号 5)AC超压 6)高压工作指示 7）开关机8）mA控制
通讯协议:MoDBus
|
|
人工控制
|
1.开关机控制 2.功率控制:DC 0V-5.0V 或0-20mA
|
|
安装形式（預計值）
|
前面板两个Ｍ6固定螺栓，左右间距346mm，左右居中。
|
|
|
|
|
后面板接口
|
1、AC输入四芯电缆
2、负高压输出:两根独立灯丝线和独立地线
|
|
冷却方式
|
温控调速风机2只 ：80×80mm ②前面板进风，后面板出风
|
|
I/O接口
|
9针通讯接口，模拟量输出/输入
|
|
接地方式
|
电源外壳分别接磁控管阴极和大地
|
|
设计寿命
|
30,000h
|
|
待机功耗
|
＜5W
|
|
测试负载条件
|
KPL 910clopper road
|
|
整体电源尺寸及质量
|
质量:11.26公斤
388(L)×366(W)×97(h)mm
|
|
产品品质保证
|
壹年质保期限
|
|
版本及制造日期
|
2015年***版 见电源壳体
|
高可靠性的谐振型功率变换器核心控制技术
1.
在AC/DC整流器输出的准正弦波形的母线电压状态下，自母线电压5%到100%范围内， LLC变换器的电子开关，全电压范围内实现零电压开、关状态。是目前接触式、非接触式充电桩，无法实现的技术障碍。
2.《无源隔离驱动器》的大功率LGBT驱动技术（未公开***），功能等同于日本富士EXB840；技术进步是：
1）全桥变换只需要一组电源供电，
2）驱动信号前沿延迟700nS，后延滞后200ns(包括：栅极阻尼电阻的充电延迟和25cm的PCB布线延迟),工作范围适合：10KHZ-150KHZ，
3）***大不可检测（屏蔽）脉宽<500nS
4）可驱动1200V开关管电流范围：80A-480A，对应变换器变换功率：10KW-60KW
