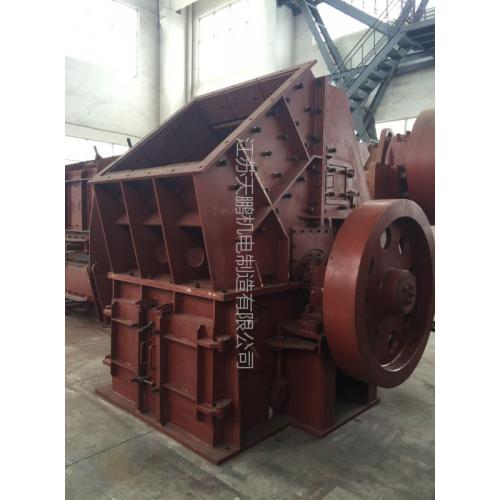

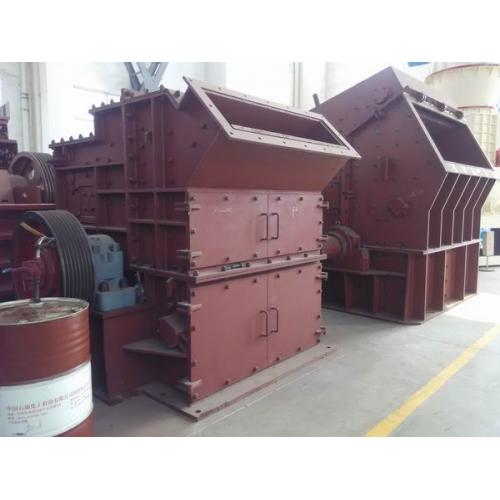

PCF1412单段锤式破碎机(PCF1412)

PCF1412单段锤式破碎机设备总说明

a单段锤式破碎机的性能、组成、材料使用

详见设备技术文本

b单段锤式破碎机特性

本机是一种击打型锤式破碎机，主要靠锤头在上腔中对矿石进行强烈的打击、锤盘与反击板之间对大块物料的辊压、矿石对反击衬板的撞击和矿石之间的碰撞而使矿石的破碎。主电机通过窄V型带拖动具有大惯性量带轮的转子。锤头在离心惯性力的作用下，作辐射状向四周伸开。矿石用板喂料设备从上机壳的喂料口喂入，当矿石进入第Ⅰ象限工作区内时，由于料块对转子锤头深入度而超出锤头与锤盘外露距离，所以锤头边自由冲击边铣削破碎将物料推到第Ⅱ象限，在第Ⅰ象限物料为单颗粒自由冲击破碎，在第Ⅱ象限接近X-X水平工作区间将原单颗受力诱导为颗粒群受力，与此同时锤盘外围与反击板构成单辊破料，在咬合角的作用下对部分料块进行辊压破碎，接着被带入第Ⅲ、第Ⅳ象限全封闭的篦板工作区，真正起破料作用仅30度区域，其余主要起均整料块粒径作用,直至达到要求尺寸后从篦缝中卸出，整个破碎过程如此反复。从破碎机理论上分析，它实际上是“锤式+反击式+辊式”的综合，因此可以达到很大的破碎比和高的破碎效率。

该设备由壳体、转子、破碎板、排篦板和驱动装置等组成，壳体为普通碳素钢焊接件，转子主轴为高级优质合金结构钢40Cr；锤盘为ZG25SiMn，工作面堆焊耐磨合金；锤轴为优质合金结构钢40Cr；锤头采用ZGMn18Cr2优质铸造复合金材料。因此转子坚固可靠，顺向的排料篦板便于合格料的通过。

PCD1412单段锤式破碎机技术文本

性能参数 转子直径 mm 1420

转子宽度 mm 1332

锤子总数 个 26

锤头重量 kg 53.6

锤头材质 ZGMn13Cr2

进料粒度 mm ≤600×600×900

处理能力 t/h 80～130

出料粒度 mm ≤25 ( 占90%)

主轴转速 r.p.m 490

主轴轴承 22344CAK/C3/W33 瓦轴

驱动电动机 YR355M3-6

功率 kW 220

电压 kV 6 50Hz

设备重量 t ～28
