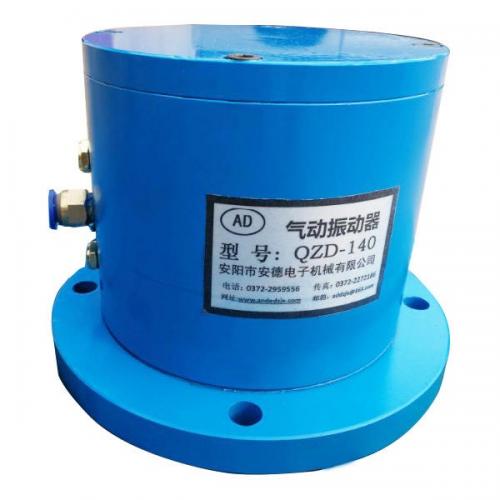

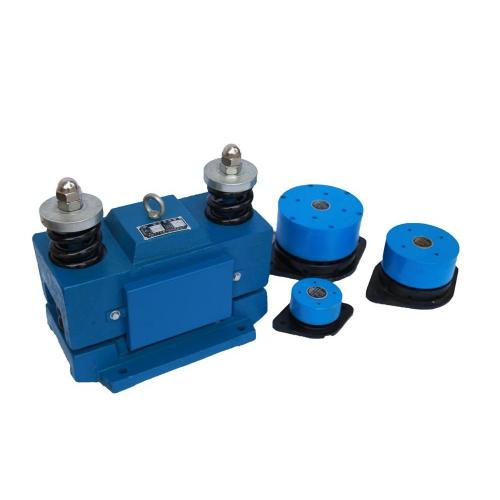

QZD系列气动振动器
一、产品特点
1、在空间任意方向安装使用。
2、在管路上加节流阀可调频。
3、使用方便，只需用一根通气管即可。
4、振动力大。
5、寿命长。
6、材质为碳钢和不锈钢两种。
二、产品结构和工作原理
打开二位三通电磁阀（常通或常闭），高压气体通过通道5进入活塞下腔如图一。推动活塞上行，活塞上腔气体被挤压通过排气孔排出。当活塞上行到终点时，气体通过槽和气道自动换向使气体进入活塞上腔。如图二。高压气体压活塞下行至终端 循环结束， 循环开始，依次不断的往复循环使激振器产生平动和晃动，从而产生振动力。活塞两端是低压区产生背压，故而不撞击。
三、尺寸和技术参数
|
型 号
|
L
|
Φ1
|
Φ2
|
Φ3
|
进气口M
|
|
QZD-32
|
108
|
84
|
64
|
10
|
G1/8"
|
|
QZD-40
|
118
|
88
|
68
|
10
|
G1/8"
|
|
QZD-50
|
123
|
109
|
88
|
11
|
G1/8"
|
|
QZD-63
|
127
|
118
|
100
|
13
|
G1/8"
|
|
QZD-80
|
145
|
148
|
122
|
13
|
G1/4"
|
|
QZD-100
|
165
|
178
|
149
|
15
|
G1/4"
|
|
QZD-125
|
170
|
185
|
166
|
15
|
G1/4"
|
|
QZD-140
|
175
|
260
|
217
|
20
|
G1/4"
|
|
QZD-160
|
175
|
280
|
230
|
20
|
G1/4"
|
|
QZD-180
|
185
|
310
|
260
|
24
|
G1/4"
|
|
QZD-200
|
215
|
340
|
280
|
24
|
G1/4"
|
|
型 号
|
振动力（N）
|
频率（HZ）
|
耗气量（L/min）
|
噪声（dB）
|
使用温度
|
重量
(KG)
|
|
0.3Mpa
|
0.4Mpa
|
0.6Mps
|
|
QZD-32
|
484
|
720
|
900
|
10-60
|
210
|
65
|
-870
|
2
|
|
QZD-40
|
632
|
980
|
1150
|
10-60
|
250
|
65
|
-870
|
2.5
|
|
QZD-50
|
712
|
1050
|
1300
|
10-50
|
270
|
65
|
-870
|
4
|
|
QZD-63
|
923
|
1230
|
1900
|
10-50
|
310
|
65
|
-870
|
6
|
|
QZD-80
|
1100
|
1923
|
2400
|
10-40
|
330
|
70
|
-870
|
8
|
|
QZD-100
|
1328
|
2987
|
3880
|
10-30
|
350
|
70
|
-870
|
15
|
|
QZD-125
|
2321
|
3400
|
4500
|
10-25
|
380
|
70
|
-870
|
25
|
|
QZD-140
|
2578
|
3700
|
5000
|
12-22
|
420
|
75
|
-870
|
33
|
|
QZD-160
|
3000
|
4000
|
5400
|
12-18
|
460
|
75
|
-870
|
40
|
|
QZD-180
|
3500
|
4400
|
5800
|
12-16
|
590
|
75
|
-870
|
48
|
|
QZD-200
|
4000
|
4800
|
6200
|
12-16
|
780
|
75
|
-870
|
55
|
四、主要用途
该产品振动力大，但噪音不超过80dB，解决物料严重粘壁，堵塞，混凝土灌浆模板振动，不锈钢的用在食品和制药行业。
五、气路配置示意图
六、安装示意图
七、售后服务
安装及使用过程中如有问题，请致电安阳安德电子机械有限公司
网址：www.andedzjx.com
邮箱：dequanj@163.com
注意事项：
1）振动器使用时空气必须是含油空气，须在振动器前加装油雾器，油雾器流量不得小于2000。
2）使用开始1－2日内再拧紧主体与基座的联结螺栓，以后每隔3－5天再拧紧。
