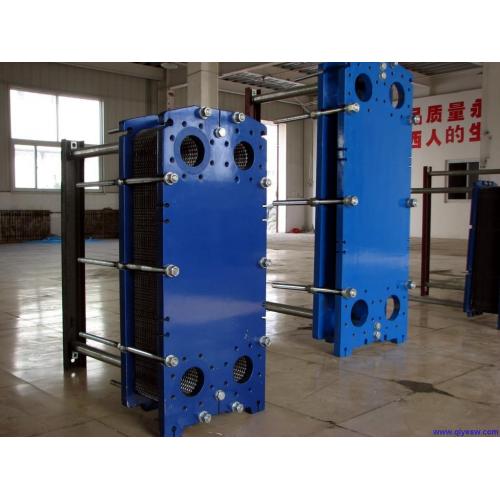

板 式 换 热 器
一、产品概述
晟源牌板式换热器是液-液、液-汽进行热交换的理想设备。它具有热效率高、热损失小、结构紧凑轻巧、占地面积小、安装清晰方便、应用广泛、使用寿命长等特点。在相同压力损失情况下，其传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可高达90%以上。
板式换热器广泛应用于冶金、石油、化工、食品、制药、船舶、纺织、造纸等行业，是加热、冷却、热回收、快速灭菌等用途的优良设备。
二、结构特点
SYBR型系列产品，整机装配有普通式结构（不经常拆洗工况采用）和悬挂式结构（拆洗较频繁的工况采用）两种。
普通式结构由人字形波纹板片、密封垫、压紧板、上下定位螺栓、压紧螺栓等主要零件组成。
悬挂式结构由人字形波纹板片、密封垫、固定压紧板、中间板、活动压紧板、支架、上下定位横梁、压紧螺栓等主要零件组成。
三、工作原理
板式换热器由于板片波纹表面的特殊作用，使流体沿着狭窄弯曲的通道流动其速度的大小方向不断的改变，致使流体在不大的流速下（Rc=200时），激起了强烈端动，因而加快了流体边界层的破坏，强化了传热过程，有效地提高了传热能力，并使其具有结构紧凑、金属耗量低、操作灵活性大、热损失小、安装、检查拆洗方便、耐腐性强、使用寿命长等突出优点。
四、安装说明
1、板式换热器的两块压紧板上有4个吊耳，供起吊时用，吊绳不得挂在接管、定位横梁或板片上。
2、换热器周围要留有1米左右的空间，以便于检修。
3、冷热介质进出口接管之安装，应严格按照出厂铭牌所规定方向连接，否则，换热器性能将受到影响。
4、安装管路时，应在管路上配齐阀门、压力表、温度计，流量控制阀应装在换热器进口处，在出口处应装排气阀。
5、设备管道里面要清理干净，防止砂石焊渣等杂物进入换热器、造成堵塞。
6、当使用介质不干净，有较大颗粒或长纤维时，进口处应装有过滤器。
7、换热器连接管道安装焊接时，应将电焊地线搭在焊接处，严禁将地线搭在远处，使电流回路通过换热器而造成损坏。
