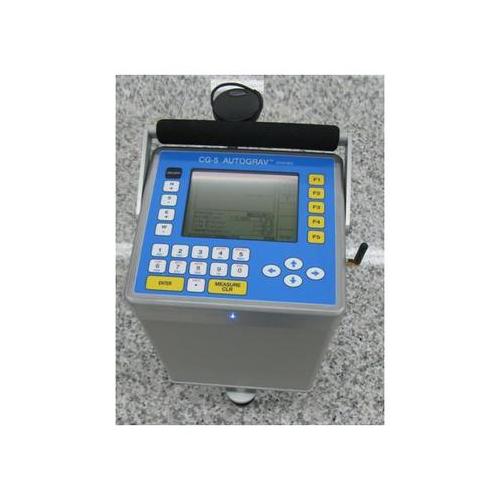

[合作] CG-5重力仪(CG-5)

CG5相对重力仪是加拿大scintrex公司生产的全自动重力仪，CG5的测量精度优于5microGal，残差长期漂移率（静态）优于0.02mGal/day其主要应用于物探和地震监测等方面。

CG-5重力仪的工作原理

相对重力仪是通过测量弹簧在不同重力作用下伸长量的变化来测定重力变化的。如图1,当作用在负荷上的重力g变化了Δg时,弹簧的伸长量L随之变化ΔL,负荷也位移ΔL。根据弹簧弹力和负荷重量的静力平衡方程：

mg=kL

m(g+Δg)=k(L+ΔL)

式中的k为弹簧的弹力常数为重力仪的格值，可通过实验方法或在已知重力差的两点上确定。从而将测量重力加速度的变化转化为测量弹簧伸长量的变化。

                         石英弹簧工作原理

相对重力仪的弹簧系统以石英材料制成的称石英弹簧重力仪；用金属材料制成的称金属弹簧重力仪。石英弹簧重力仪在陆地的重力勘探中使用广泛，测量精度一般为3×10-7～5×10-7m/s2。 　

CG-5重力仪的应用领域

　　1、矿藏勘探

　　2、地质填图

　　3、火山勘察

　　4、油气 勘探

　　5、土木工程勘察

　　6、区域重力研究

　　7、SeaGrav水下重力仪

　　8. HeliGrav航空重力仪

CG-5重力仪的特点

　　1、高精度

　　2、高稳定性，***小的漂移

　　3、无回差式计数装置

　　4、温度和气压补偿

　　5、测量范围可调，直接读数

　　6、超阻尼式的石英系统使本仪器可在极恶劣的条件下使用

CG-5重力仪的功能

　　1.操作方便的UltraGravTM控制系统软件

　　2.方便准确的水准测量系统

　　3.极小的漂移现象

　　4.精度可调功能

　　5.读数的远程控制

　　6.兼容性；野外9年多工作证明，UltraGravTM控制系统也可成功应用于升级的Lacoste G型和D型重力仪。

　　7.抗损害、重量轻、携带方便

　　8.内置可充电锂电池

　　9.贝尔雷斯重力仪有止动器和防震器来保护重力仪

　　10.恒温装置

　　11.两种测量方式：单点测量和连续测量

　　12、 自动搜寻功能（应用于选配了转盘电机系统）

　　1）可处理横梁的粘滞问题

　　2）处理测点噪音

CG-5重力仪的优点

　　1.***好品质和***精确的测量

　　2.***轻便和***耐用

　　3.实时固体潮监测

　　4.1微伽分辨率

　　5.初学者和熟练专家都可方便使用

　　6.自动读数

7.全天候工作
