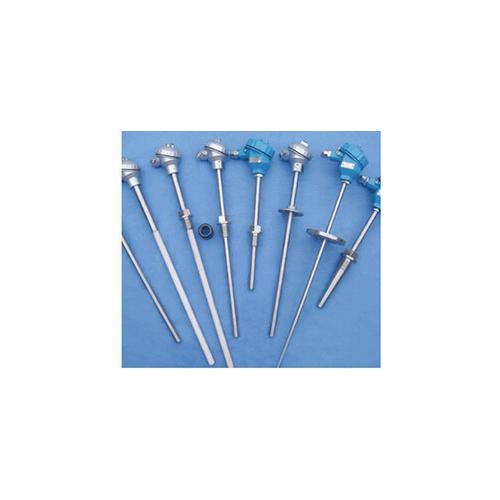

概述
铠装热电偶是将热电偶丝、绝缘材料和金属保护管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。具有能弯曲、耐高压、热响应时间快和坚固耐用等优点。
铠装热电偶通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

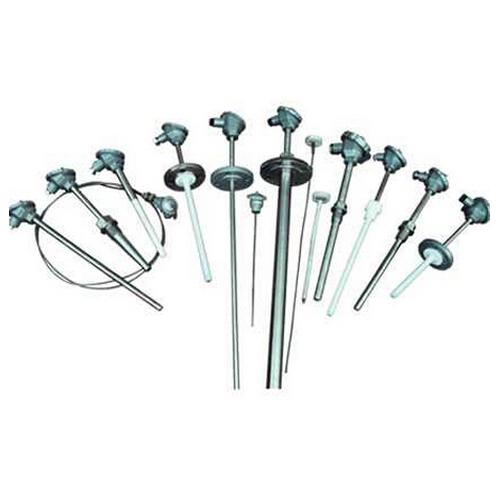

产品分类
防喷式铠装热电偶
防水式铠装热电偶
圆接插式铠装热电偶
扁接插式铠装热电偶
手柄式铠装热电偶
带补偿导线式铠装热电偶
产品特点
热响应时间少，减小动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。
工作原理
铠装热电偶由两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热势。
热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度。
执行标准：IEC584GB/T16839-1997JB/T5582-1991
常温绝缘电阻
在环境温度为20±15℃，相对温度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥1000MΩ.m
安装固定形式
固定/可动卡套螺纹接头，如下图表：
|
代号和尺寸
|
铠装热电偶外径
|
|
￠8￠6￠5
|
￠4￠3￠2
|
|
M
|
M16×1.5
|
M12×1.5
|
|
S
|
22
|
19
|
固定/可动卡套法兰盘，如下图表：
|
代号和尺寸
|
铠装热电偶外径
|
|
￠8￠6￠5
|
￠4￠3￠2
|
|
D
|
￠60
|
￠50
|
|
Do
|
￠42
|
￠36
|
|
D1
|
￠24
|
￠20
|
|
S
|
￠22
|
￠19
|
|
do
|
￠9
|
￠7
|
测量端结构形式:如下图
附加装置形式:如下图
测量范围及允差
|
型号
|
分度号
|
允差等级
|
|
Ⅰ
|
Ⅱ
|
|
允差值
|
测量范围℃
|
允差值
|
测量范围℃
|
|
WRNK
|
K
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
|
WRMK
|
N
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~1000
|
±0.0075ltl
|
333~1200
|
|
WREK
|
E
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~800
|
±0.004ltl
|
333~900
|
|
WRFK
|
J
|
±1.5℃
|
-40~+375
|
±2.5℃
|
-40~+333
|
|
±0.004ltl
|
375~750
|
±0.004ltl
|
333~750
|
|
WRCK
|
T
|
±0.5℃
|
-40~+125
|
±1℃
|
-40~+133
|
|
±0.004ltl
|
125~350
|
±0.0075ltl
|
133~350
|
|
WRPK
|
S
|
±1℃
|
0~+1100
|
±2.5℃
|
0~600
|
|
±[0.003(t-1100)]
|
1100~1600
|
±0.0025ltl
|
600~1600
|
偶丝直径及材料
|
偶丝形式
|
单支式
|
双支式
|
|
套管直径
|
Φ2 Φ3 Φ4 Φ5 Φ6 Φ8
|
Φ3 Φ4 Φ5 Φ6 Φ8
|
|
套管材质
|
E、J、 T
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
K、N
|
1Cr18Ni9Ti GH3030
|
1Cr18Ni9Ti GH3030
|
|
S
|
GH3039
|
GH3039
|
|
