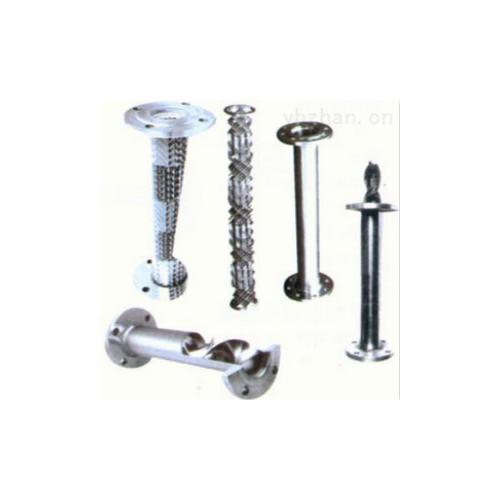

SX型静态混合器介绍

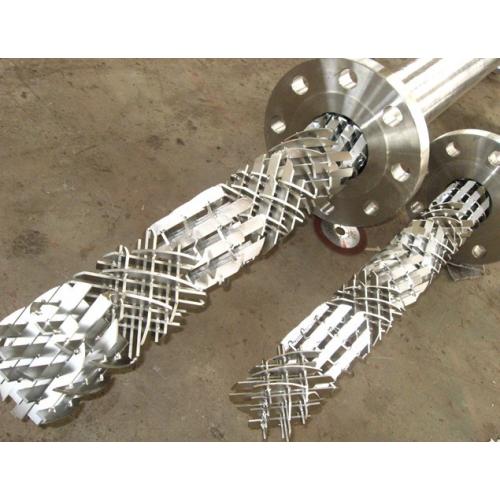

SX型单元由交叉的横条按一定规律构成许多X型单元，技术特性：混合不均匀度数为s X≤1～5%。适用于粘度≤10万厘泊的中高粘度液—液反应、混合、吸收过程或生产高聚物流体的混合、反应过程，处理量较大时使用效果更佳。SX型静态混合器已开始在化学工业、食品工业、纺织轻工等行业得到应用，并取得良好的成果。
SX型产品用途
适用于粘度≤104厘泊的中高粘度介质液-液反应、混合、吸收过程或生产高聚物流的混合、反应过程，处理量较大时使用效果更佳。
SX型静态混合器计算公式
△P=(f*ρc/2)*W²*L/D Re=dh*ρc*w/μ W= Q/πD²*900 1Kg（f）/cm²=98100N/m²△P阻力降（N/m²） f摩擦系数（无因次） ρc流体密度（Kg/m³）W流体线速度（m/s） L混合器长度（mm） dh水力直径（mm）ε空隙率（无因次） μ流体粘度（CP） A混合单元总面积（mm²）δ单元材料厚度（mm） D管道内径（mm） Re雷诺数（无因次）SK型雷诺数Reε和摩擦系数f的关系表
|
|
SX型
|
|
层流区
|
范围
|
Re D < 23
|
|
关系式
|
ΨD =430/Re D
|
|
过渡流区
|
范围
|
23 < Re D < 300
|
|
关系式
|
ΨD =87.2 Re D -0.491
|
|
湍流区
|
范围
|
300 < Re D < 1100
|
|
关系式
|
ΨD =17.0 Re D -0.205
|
|
完全湍流区
|
范围
|
Re D < 1100
|
|
关系式
|
ΨD =2.53
|
