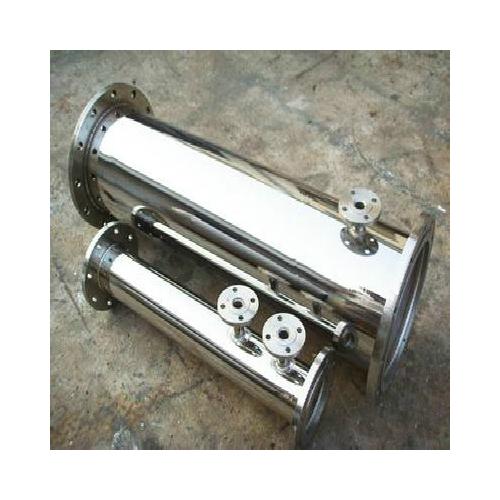

SV型静态混合器
SV型静态混合器原理 静态混合器是一种独立类型的化工单元设备,无需机械运动及传动,可使液-液、液-固、液-气、液-固-气、气-气进行混合、分散、反应。其混合过程是靠固定在管内的混合元件来进行完成,由于混合元件的作用,使流体时而左旋时而右旋,不断改变流动方向,不仅将中心液流推向周边,同时也将周边液流推向中心,再加上流体自身的旋转在相邻元件连接处的界面上发生碰撞,完善的径向环流混合,使流体在管子截面上的温度梯度、速度梯度明显减少,而混合效果则明显增强。
SV型静态混合器应用范围
静态混合器因其可以在工艺过程中实现连续化作业,并以其成本低廉、能提高产品质量而广泛应用于合成纤维、石化、油脂、食品、橡胶、塑料、精细化工、制药、日用化工、环保等三十多个行业。通常情况下,针对不同的使用要求,只要能正确的选择产品的规格、型号和材质,我厂生产的静态混合器一年内可以免费维修。用户在选用时应注明法兰标准以及静态混合器的工作介质和工作温度,如果是带夹套产品,还请提供管程(容器内)夹套内的***高工作压力等设计参数。SV型静态混合器产品特性SV型内部单元由精心设计的波纹片组装而成,产品的本身没有运动部件,依靠单元的特殊结构和流体运动,使互不相溶的流体各自分散,彼此混合,达到良好的混合效果。SV型单元是由一定规格的波纹板组装而成的圆柱体,技术特性:***高的分散程度为1-2μm,液--液相的不均匀度为a ≤1~5%。产品的压力降计算是以水力直径为基准的,并考虑空隙率和摩擦系数的影响。
SV型压力降计算公式
SV型雷诺数Re和摩擦系数f的关系
|
SV-2.3型
|
SV-2.5型
|
SV-5-30型
|
空隙率ε
|
0.880
|
0.909
|
1
|
层流区
|
范围
|
Re ε < 23
|
Re ε < 23
|
Re ε < 150
|
关系式
|
f=139/Re ε
|
f=139/Re ε
|
f=150/Re ε
|
过渡流区
|
范围
|
23 < Re ε < 150
|
23 < Re ε < 150
|
---------------
|
关系式
|
f=23.1 Re ε -0.428
|
f=43.7 Re ε -0.631
|
---------------
|
湍流区
|
范围
|
150 < Re ε < 2400
|
150 < Re ε < 2400
|
Re ε > 150
|
关系式
|
f=14.1 Re ε -0.329
|
f=10.7 Re ε -0.350
|
f=1
|
完全湍流区
|
范围
|
Re ε > 2400
|
--------------
|
关系式
|
f=1.09
|
f=0.702
|
--------------
|
SV型静态混合器产品用途
适用于粘度≤102厘泊的液-液、液-气、气-气的混合、乳化、反应、吸收、萃取、强化、传热等过程。
SV型静态混合器用于油品调和。某炼油厂裂化车间使用我厂的SV型静态混合器进行油品调合,取得了良好的效果,无论从产品质量、能耗等方面来看都优于孔板混合柱。SV型静态混合器用于煤气掺混。某煤气厂应用了SV型静态混合器,达到了预期的目标,基本满足煤气互换性的要求,能实现低-低压混合工艺的需要,并且体现出该工艺的简单、稳定、经济等优越性。
SV型静态混合器选型表
规 格
|
公称直径mm
|
水力直径mm
|
流量m3/h
|
规 格
|
公称直径mm
|
水力直径mm
|
流量m3/h
|
SV-2.3/20
|
20
|
2.3
|
0.5-1.2
|
SV-5-20/200
|
200
|
5-20
|
26-110
|
SV-2.3/25
|
25
|
2.3
|
0.9-1.8
|
SV-5-20/250
|
250
|
5-20
|
88-176
|
SV-3.5/32
|
32
|
3.5
|
1.4-2.9
|
SV-5-30/300
|
300
|
5-30
|
125-250
|
SV-3.5/40
|
40
|
3.5
|
2.2-4.5
|
SV-7-30/350
|
350
|
7-30
|
173-346
|
SV-3.5/50
|
50
|
3.5
|
3.5-7
|
SV-7-30/400
|
400
|
7-30
|
226-452
|
SV-3.5/65
|
65
|
3.5
|
5-12
|
SV-7-30/450
|
450
|
7-30
|
286-572
|
SV-5/80
|
80
|
5
|
9-18
|
SV-7-30/500
|
500
|
7-30
|
353-706
|
SV-5/100
|
100
|
5
|
14-28
|
SV-7-30/600
|
600
|
7-30
|
505-1010
|
SV-5-7/125
|
125
|
5-7
|
24-34
|
SV-7-30/1000
|
1000
|
7-30
|
1413-2826
|
SV-5-7/150
|
150
|
5-7
|
30-60
|
SV-7-30/1200
|
1200
|
15-30
|
1630-3260
|
说明: 1、公称压力根据用户工艺条件决定选用 2、材质:不锈钢、碳钢、钛材、聚四氟、聚丙烯等 3、法兰标准:与用户连接片匹配,可提供配对法兰 4、混合单元可设计制造成可抽式或固定式 5、每小时流量以水为标准
