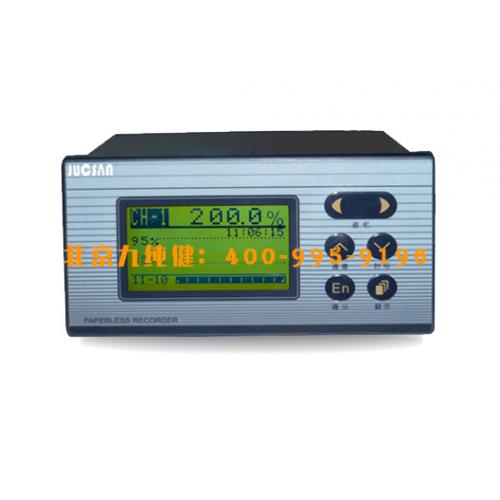

JCJA1 无纸记录仪

产品简介：

JCJA1系列记录仪***大可以接收3路信号，通过仪表组态可能接多种信号。仪表可以提供配电、报警、打印记录数据、曲线（配套打印机），通过RS232通讯接口可以和便携计算机、掌上电脑（PDA），实现数据传输。记录的数据可以通过仪表专用软件对数据进行分析、处理、打印等功能。仪表可以显示高精度棒图，实时曲线、历史曲线追忆、超限报警、报警状态显示等。此外还可以通过RS485通讯组网，可与Citect、 iFIX、MCGS、组态王等专业组态软件可以组成实时监控系统。JCJA1无纸记录仪可以配接JUCSAN@品牌的各种温湿度变送器、压力变送器及其它各种类型的变送器和信号。

技术参数:

参数	说明
显示	128×64点阵式液晶显示，LED背光显示准确度为 ±0.2%FS
输入信号	电压：(0～5)V、(1～5)V DC、mV信号
	电流：(4～20)mA、(0～10) mA
	热电阻/热电偶：Pt100、Cu50、K、S、B、E、T、J
	频率信号（0～10KHz）、矩形波、方波、三角波/低电平（0～2V）、高电平（5～24V）
	还可根据用户要求定制各种特殊输入信号
输入路数	1、一路万能输入 2、两路万能输入 3、三路万能输入
冷端补偿误差	±1℃（适用于热电偶）
输出规格	三组馈电24VDC/30mA
	四路可组态继电器：ALM1～ALM4，触点容量 3A、250VAC （默认为常开）
控制输出	0、无控制输出 1、一路控制输出 2、两路控制输出 3、三路控制输出 4、四路控制输出
通讯或打印	1、RS232C通讯 2、RS485通讯 3、RS232C打印波特率：1200、2400、9600、19200
断电保护	Flash Memory 保存设置参数和历史数据，断电后数据不丢失可永久保存。仪表内置硬件时钟，掉电后也能准确运行
记录时间	记录间隔：1、2、4、6、15、30、60、120、240秒可选。
	记录长度：三笔记录，36小时/笔（记录间隔1秒）～360天/笔（记录间隔4分）
电源	开关电源85V～265VAC 50Hz±5% 或 DC24V±10% 功耗＜10W
外形尺寸	H、(横式)160×80×125	S、（竖式）80×160×125 mm
开孔尺寸	1、152×76mm	2、76×152mm
工作环境	温度：0～50℃ 湿度：0～85%RH

输入类型		量程范围	输入量程列表	输入类型		量程范围
(0～5)V、(1～5)V 20mV/100mV		-9999～19999		热电偶	B型	500～1800℃
(4～20)mA\(0～10)mA 电阻：0～350Ω		-9999～19999			S型	-100～1600℃
热电阻	Cu50	-50～150℃			J型	-100～1000℃
热电阻	Pt100	-200～600℃			T型	-100～380℃
热电偶	K型	-100～1300℃			E型	-100～1000℃

接线端子样图:

产品选型：

JCJA1口口C口 R口K口P口 JCJA1无纸记录仪								备注
JCJA1	无纸记录仪							选型说明
	口	H=横式160×80 S=竖式80×160						仪表外形
		口	1=1路万能输入 2=2路万能输入 3=3路万能输入					通道数
			C口	0=无输出（默认） 1= 1组输出 2=2组输出 3=3组输出 4=4组输出				继电器输出
				R口	0=无（默认） 1=RS232 C通讯 2= RS485通讯 3= RS232C打印			通讯或打印
					K口	0=无（默认） 1=24VDC		馈电输出
						P口	0=AC220V（默认） 1=24VDC	工作电源

联系人	张志鹏
地区	北京市朝阳
联系方式	请登录后查看

品牌：	九纯健
型号：	JCJA1
类型：	无纸记录仪
测量范围：	-9999～19999
测量精度：	0.3
功率：	0.5 w
尺寸：	160×80×125 mm
重量：	0.5 Kg
