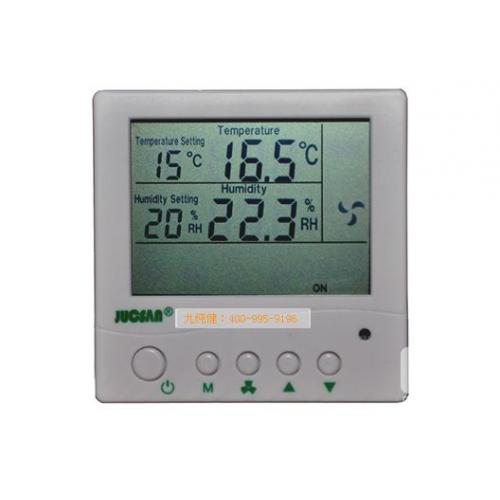

JCJ176 温湿度控制器
产品简介：
|
JCJ176数字显示温湿度传感器采用标准RS-232或485通信接口或输出标准4-20Ma/0-5V模拟量信号，同时可带4路控制输出，对加热器、制冷空调、加湿器、除湿器进行自动控制。本品采用递推平均数字软件滤波与硬件电路滤波相结合的滤波方法，使外界对采样的干扰尽可能降到***低，全量程精度高、稳定性能强、一致性好、响应速度快。可内置蜂鸣器报警。所有控制状态液晶显示板上有形象图标及汉字说明指示。 |
|
主要特点： |
|
|
JCJ176通过标准RS-232或485串行接口可与计算机组成多点温湿度测控系统。可同时控制加热器，空调制冷，加湿器，除湿机，对环境进行恒温恒湿控制。
应用场合：工业现场测控、办公室、超市、档案室、生产车间、仓库、机房、工地等测控的场合。变送器输出，标准RS-232或485通信接口，可以直接配接计算机。 |
|
|
主要技术指标： |
|
传感器 |
温度 |
湿度 |
|
传感器类型 |
进口数字温湿度敏感元件 |
|
工作电源 |
24VAC 口 24VDC口 12VAC口 12VDC口
定制其他功能供电电源：（ ） |
|
准确度 |
≤±0.5℃@25℃ |
±3%RH @20%-80%RH，25℃ |
|
温度变送输出范围 |
1、-20-80℃ 2、-20-60℃ 3、0-50℃（该参数用户选项时需标注，出厂默认为-20-60度） |
|
湿度范围 |
0-100%RH |
|
通讯输出 |
RS232口 RS485口 |
|
控制输出 |
无源开关量：温度上限，温度下限，湿度上限，湿度下限，
节点负载能力：AC250V1A |
|
结构形式 |
变送、探头一体式、白色ABS工程塑料 |
|
工作电流 |
≤100mA（带4路继电器控制输出功能时） |
|
外形尺寸 |
86mmX86mmX27mm |
|
安装方式 |
壁挂式 |
|
工作环境 |
–20℃-70℃ |
|
屏幕显示说明:
传感器接线说明：
打开控制器盒盖，在电路板背部会看到如下标识端子
HH:除湿控制输出端子，为无源开关；
HL:加湿控制输出端子，为无源开关；
TH:制冷控制输出端子，为无源开关；
TL:加热控制输出端子，为无源开关；
VCC：设备供电电源+；
GND:设备供电电源-/温湿度模拟量信号输出“-”；
HOUT:湿度模拟量信号输出“+”；
TOUT:温度模拟量信号输出“+”；
SGND:RS232通讯信号输出地，接DB9标准接口第5针；
A/T：RS232信号输出TXD，接DB9标准接口第3针/RS485通讯A；
B/R: RS232信号输出RXD，接DB9标准接口第2针/RS485通讯B；
注意：请确认接线无误后再上电测量，传感器信号输出严禁与电源接错而烧坏集成芯片！！！
